20
5 Подключение к источнику питания
VEGACAL 67 • 4 … 20 mA/HART - двухпроводный
31758-R
U-131015
I2C
Display
1
1 2 5 6 7 8

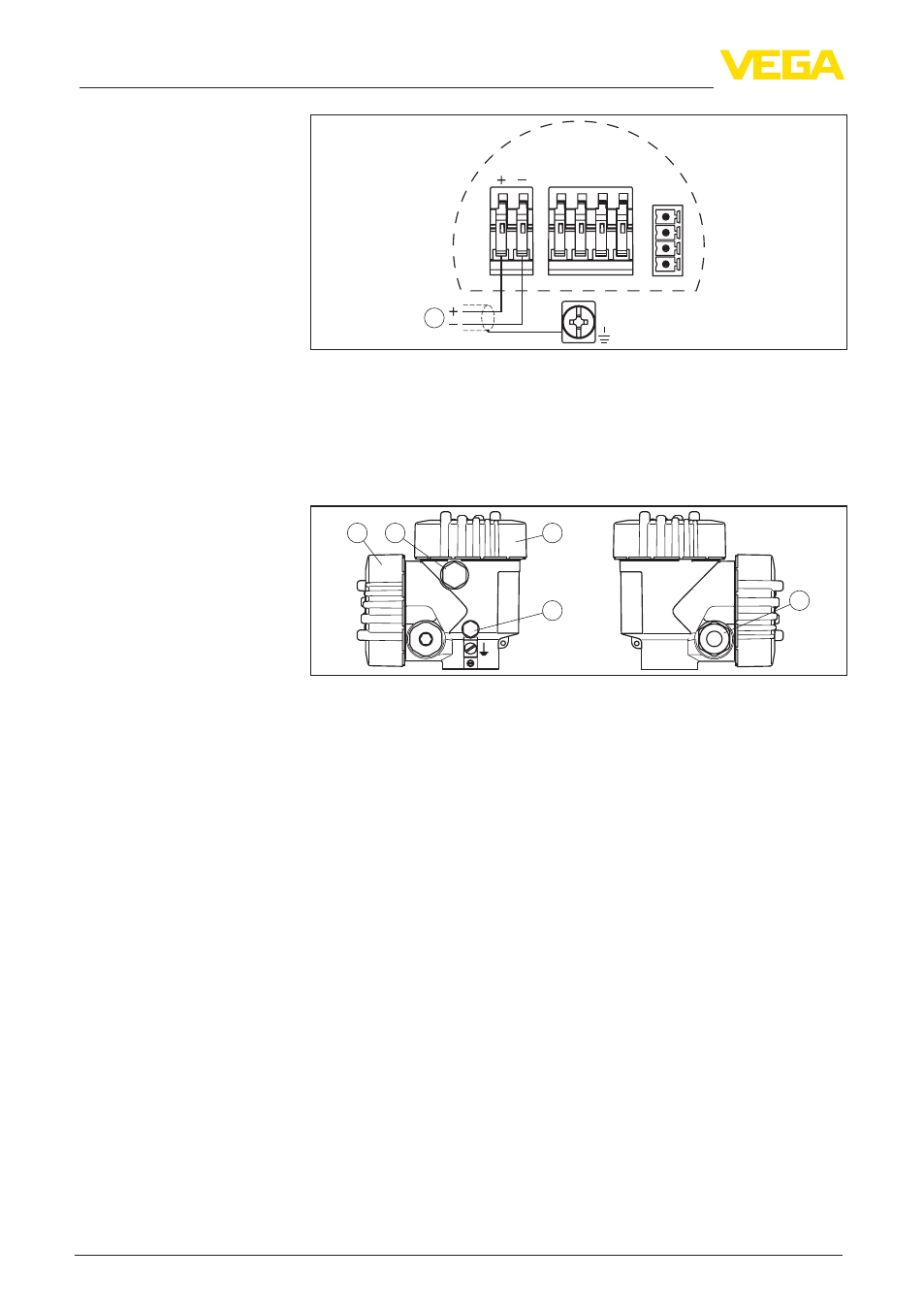

Рис. 9: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
1 2 3
4
5
Рис. 10: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
Схема подключения
Обзор корпусов
