5 Подключение к источнику питания
VEGACAL 67 • 4 … 20 mA/HART - двухпроводный
31758-R
U-131015
4. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5. Вставить кабель в датчик через кабельный ввод.
6. Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).
7. Провода вставить в открытые контакты в соответствии со
схемой подключения.

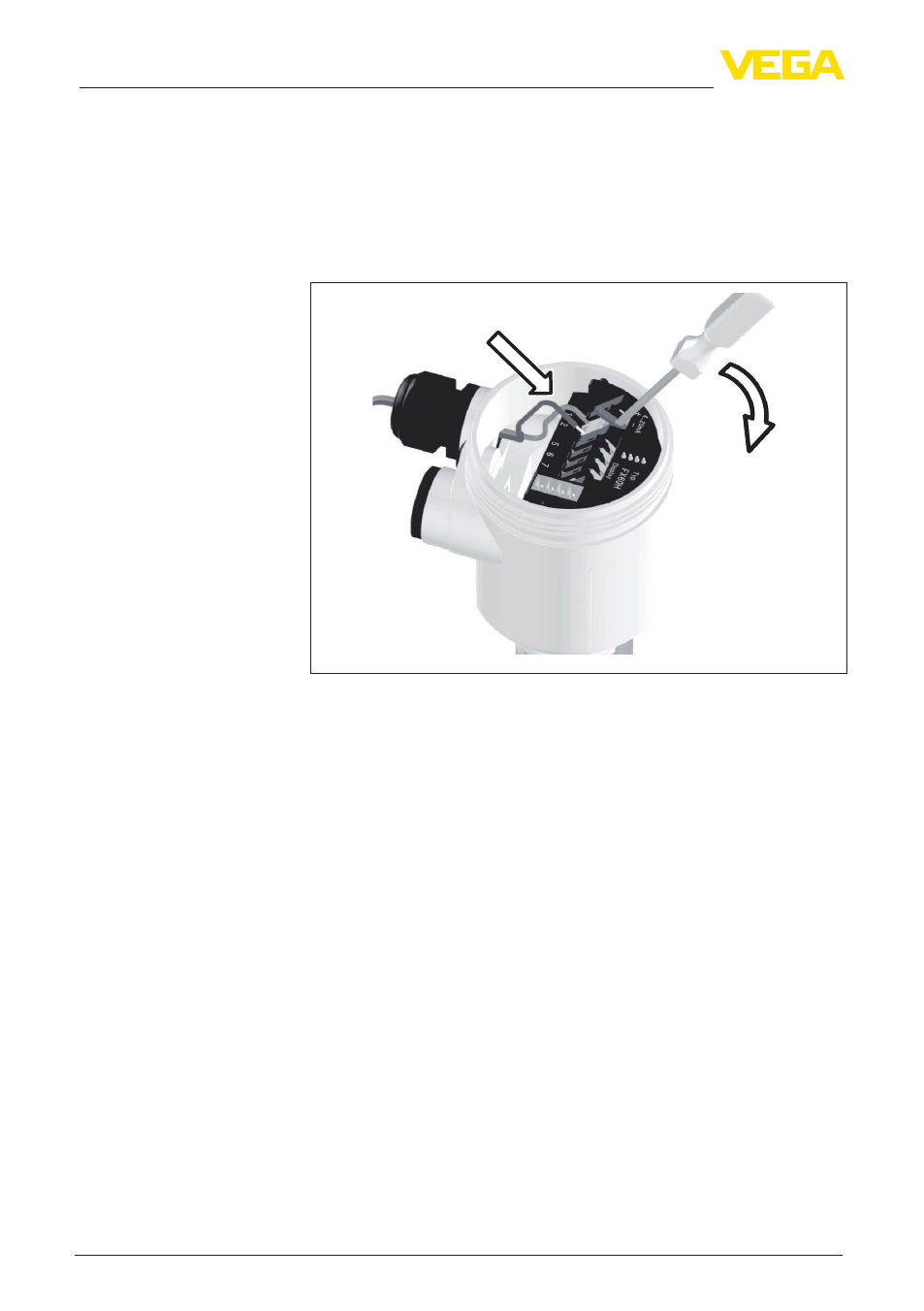

Рис. 6: Подключение к источнику питания: шаги 6 и 7
8. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
10. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
11. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12. Завинтить крышку корпуса.
Электрическое подключение выполнено.
