6 Пуск в эксплуатацию
6.1 Общие указания
Цифры в скобках соответствуют обозначениями на
следующих далее рисунках.
На блоке электроники находятся следующие индикаторы
и переключатели:
l
Потенциометр для настройки точки переключения (1)
l
Переключатель режимов работы - min/max (2)
l
Кнопка моделирования (3)
l
Индикатор состояния (6)
6.2 Элементы настройки
Simulation
NAMUR IEC 60947-5-6
VB60N
4
5
6
1
2
3

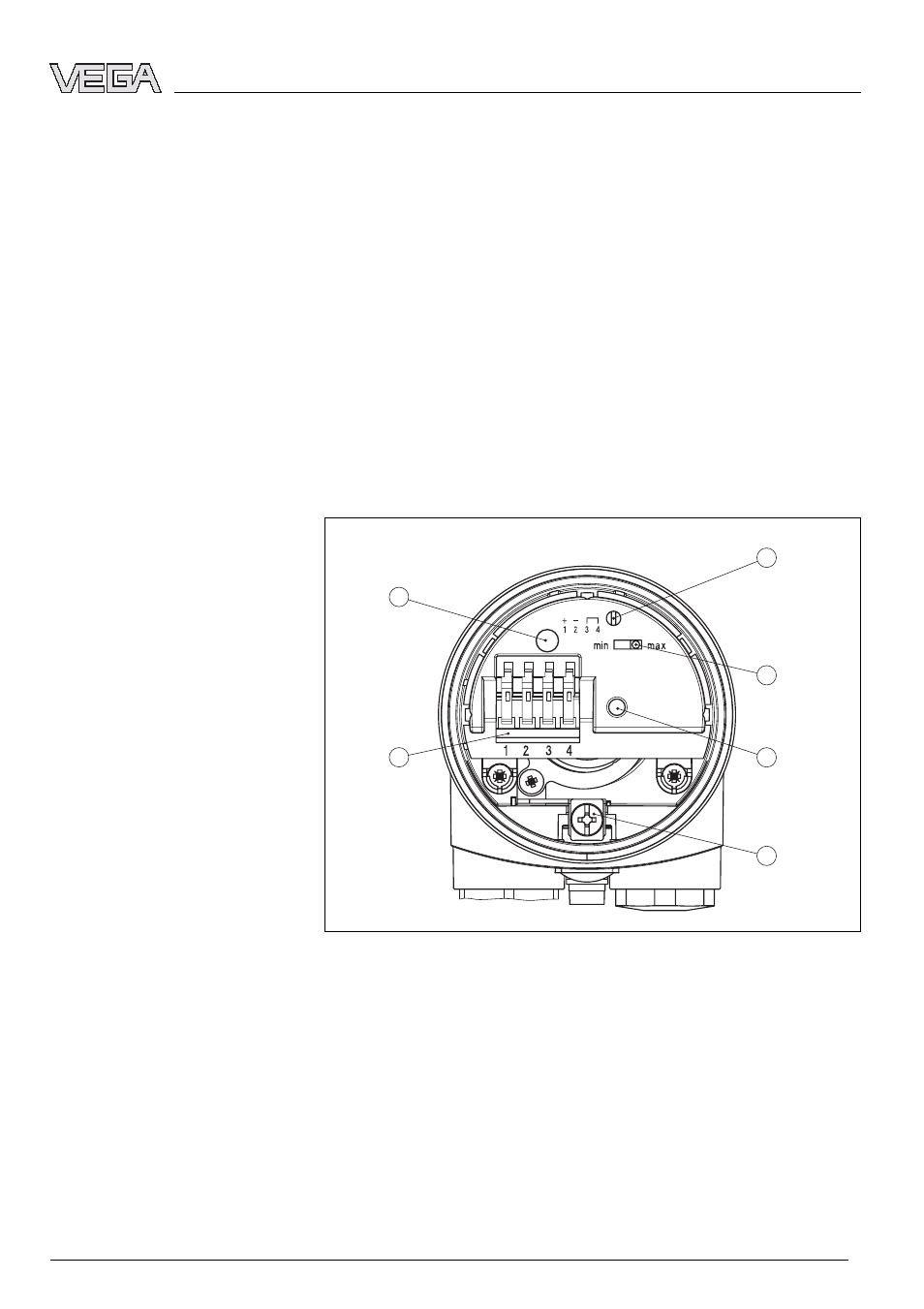

Рис. 14: Блок электроники VB60N - выход NAMUR
1
Потенциометр для настройки точки переключения
2
Переключатель для обращения характеристики
3
Кнопка моделирования
4
Клемма заземления
5
Соединительные клеммы
6
Индикатор состояния
С помощью потенциометра можно настроить точку
переключения на данный сыпучий продукт. Точка
переключения имеет заводскую установку, и
потенциометр в соответствующем положении
Назначение/конфигурация
Настройка точки переклю-
чения (1)
VEGAVIB 66 - с выходом NAMUR
21
Пуск в эксплуатацию
