Simulation
NAMUR IEC 60947-5-6
VB60N
4
5
6
1
2
3

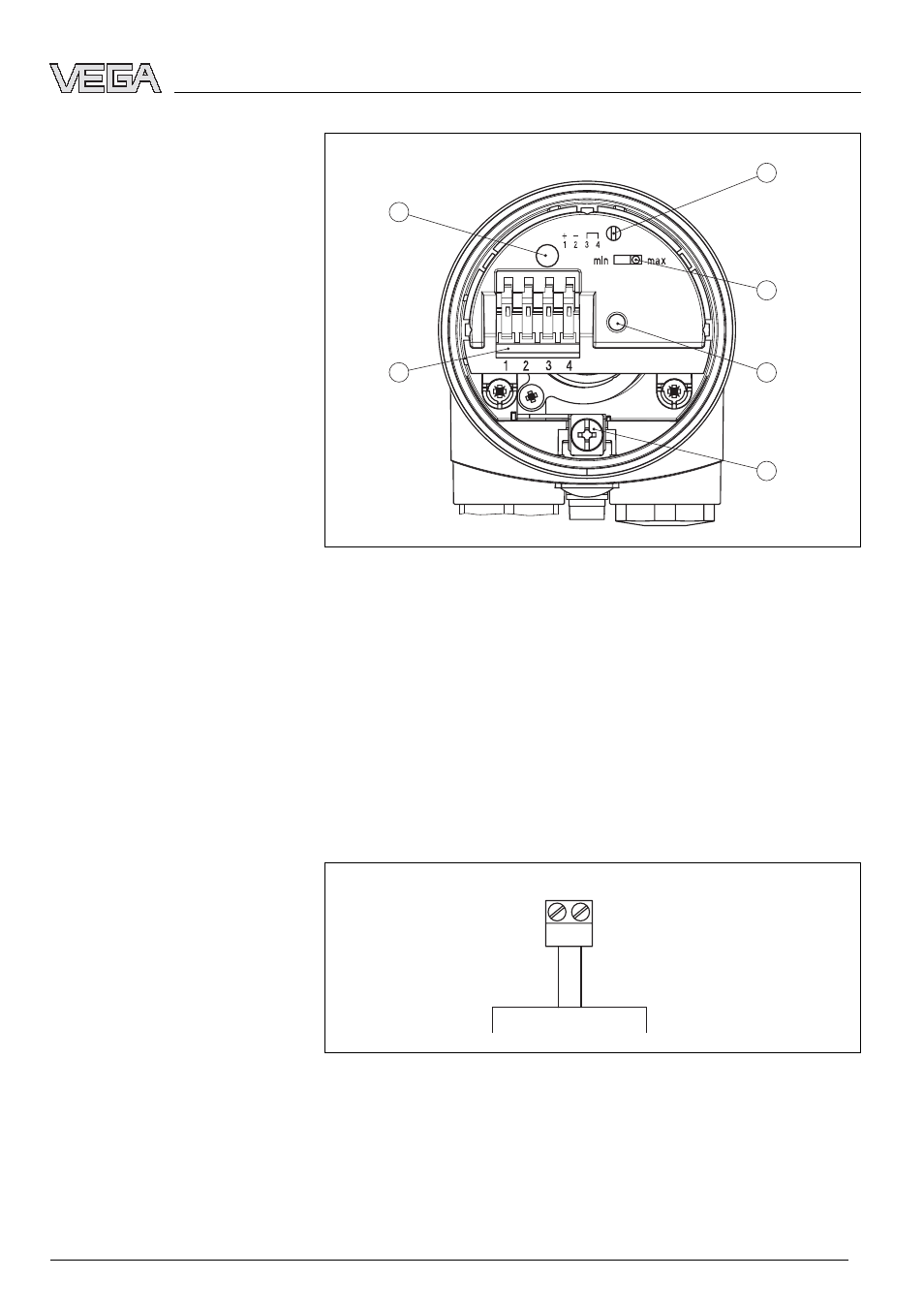

Рис. 10: Отсек электроники и подключения
1 Потенциометр для настройки точки переключения
2 Переключатель для обращения характеристики
3 Кнопка моделирования
4 Клемма заземления
5 Соединительные клеммы
6 Индикатор состояния
Для подключения к разделительному усилителю соотв.
NAMUR (IEC 60947-5-6, EN 50227). Дальнейшую
информацию см. в п. "Технические данные" в
"Приложении".
См. также прочую документацию.
1 2
+
+
-
-
Рис. 11: Схема подключения (однокамерный корпус)
Внешняя кнопка моделирования
Для запуска режима тестирования помимо кнопки
тестирования на блоке электроники можно использовать
внешний переключатель. Внешний переключатель
подключается в соответствии с показанной далее схемой.
При поставке клеммы 3 и 4 соединены перемычкой.
Отсек электроники и под-
ключения
Схема подключения
VEGAVIB 66 - с выходом NAMUR 19
Подключение к источнику питания
