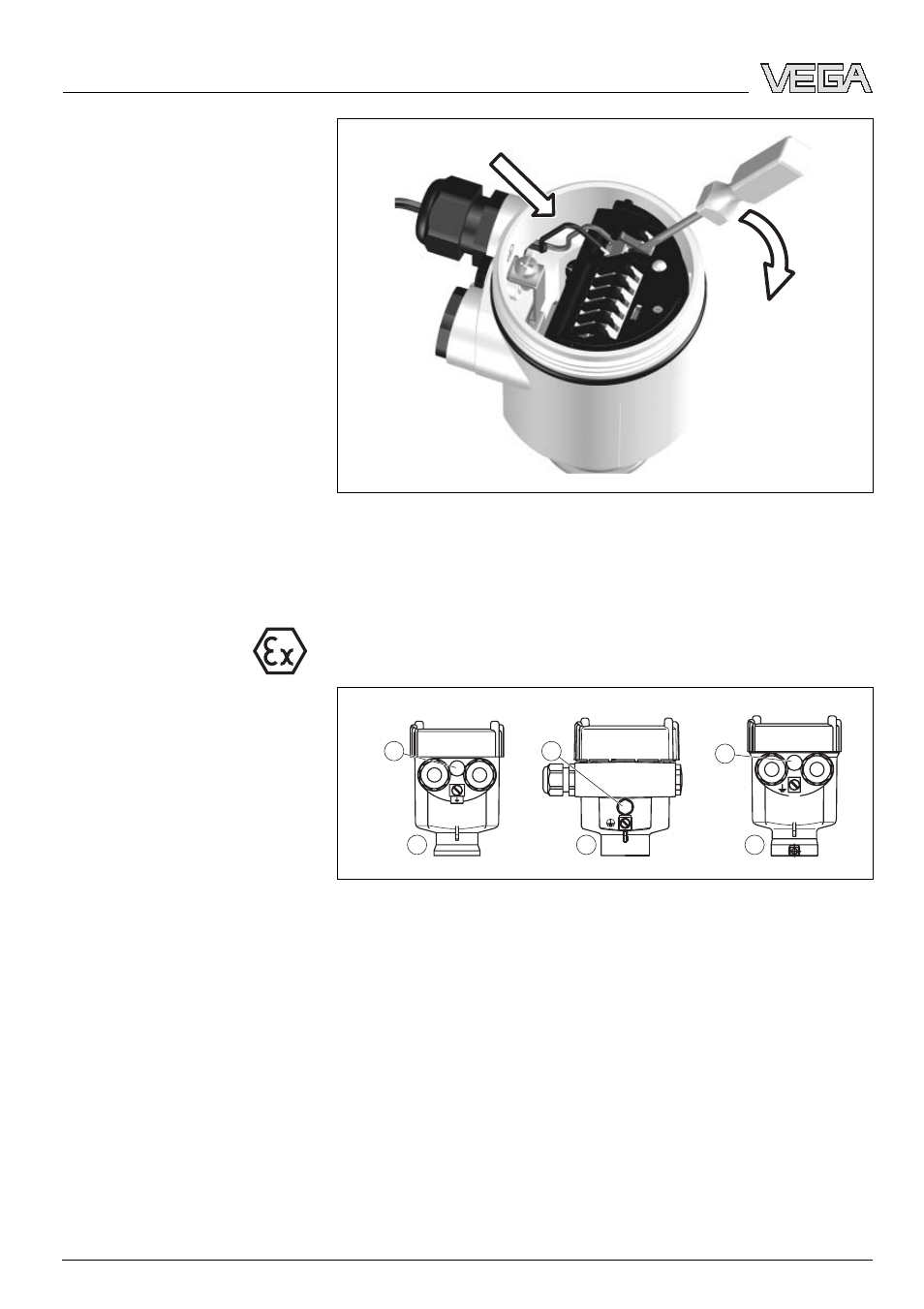

Рис. 8: Подключение: шаги 5 и 6
5.3 Схема подключения (однокамерный
корпус)
Рисунки и схемы ниже действительны для приборов без
взрывозащиты, а также для приборов в исполнении EEx d.
1
4
4
4
2
3
Рис. 9: Однокамерный корпус изразличных материалов
1
Пластик (не для EEx d)
2
Алюминий
3
Нержавеющая сталь (не для EEx d)
4
Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (не для EEx d)
Общий вид корпуса
18
VEGAVIB 66 - с выходом NAMUR
Подключение к источнику питания
31219
-RU
-060523
