ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
Приемник выполнен в пластмассовом корпусе, на передней панели которого распо-
ложены 9 светодиодов и кнопка сброса индикации тревоги.
Зеленый светодиод ПИТАНИЕ горит всегда, когда приемник включен.
Индикация основного канала
Шесть светодиодов, помеченных значком «автомобиль», показывают состояние пе-
редатчика автомобильного пейджера основного канала.
Если автомобиль взят под охрану, горит зеленый светодиод ВЗЯТ, помеченный
значком «замок». Если автомобиль снят с охраны, светодиод ВЗЯТ не горит. В мо-
мент взятия подается одиночный звуковой сигнал, в момент снятия – двойной.
Если на автомобиле срабатывает тревожная зона ТРЕВОГА 1 или ТРЕВОГА 2, то
начинает мигать красный светодиод, помеченный одним или двумя восклицатель-
ными знаками соответственно, и включается тревожный звуковой сигнал.
При срабатывании предупредительного уровня объемного датчика или датчика уда-
ра (зона ПРЕДУПРЕЖДЕНИЕ), в течение 10 с мигает желтый светодиод, помечен-
ный значком «колокольчик», и подается кратковременный звуковой сигнал.
Если приемник работает с пейджером RP-102, который имеет функцию автоматиче-
ского контроля связи, то при потере связи с автомобилем начинает мигать красный
светодиод НЕТ СВЯЗИ, помеченный значком «перечеркнутая молния», и включает-
ся тревожный звуковой сигнал. Зеленый светодиод ЕСТЬ СВЯЗЬ, помеченный знач-
ком «молния», показывает, что от передатчика поступают контрольные радиосигна-
лы, позволяя визуально определить наличие связи при работе с пейджерами, кото-
рые не имеют функции автоматического контроля связи (RP-100 и RP-101).
Индикация дополнительного канала
Два красных светодиода, помеченные цифрой [2], индицируют тревогу по второму
(дополнительному) каналу. При получении тревожного сигнала от любого передат-
чика дополнительного канала, начинает мигать светодиод ТРЕВОГА ДОП. КАНАЛА,
помеченный восклицательным знаком, и включается тревожный звуковой сигнал.
Светодиод РЕЛЕ ДОП. КАНАЛА, помеченный значком «контакт», загорается, если в
данный момент включено тревожное реле дополнительного канала.

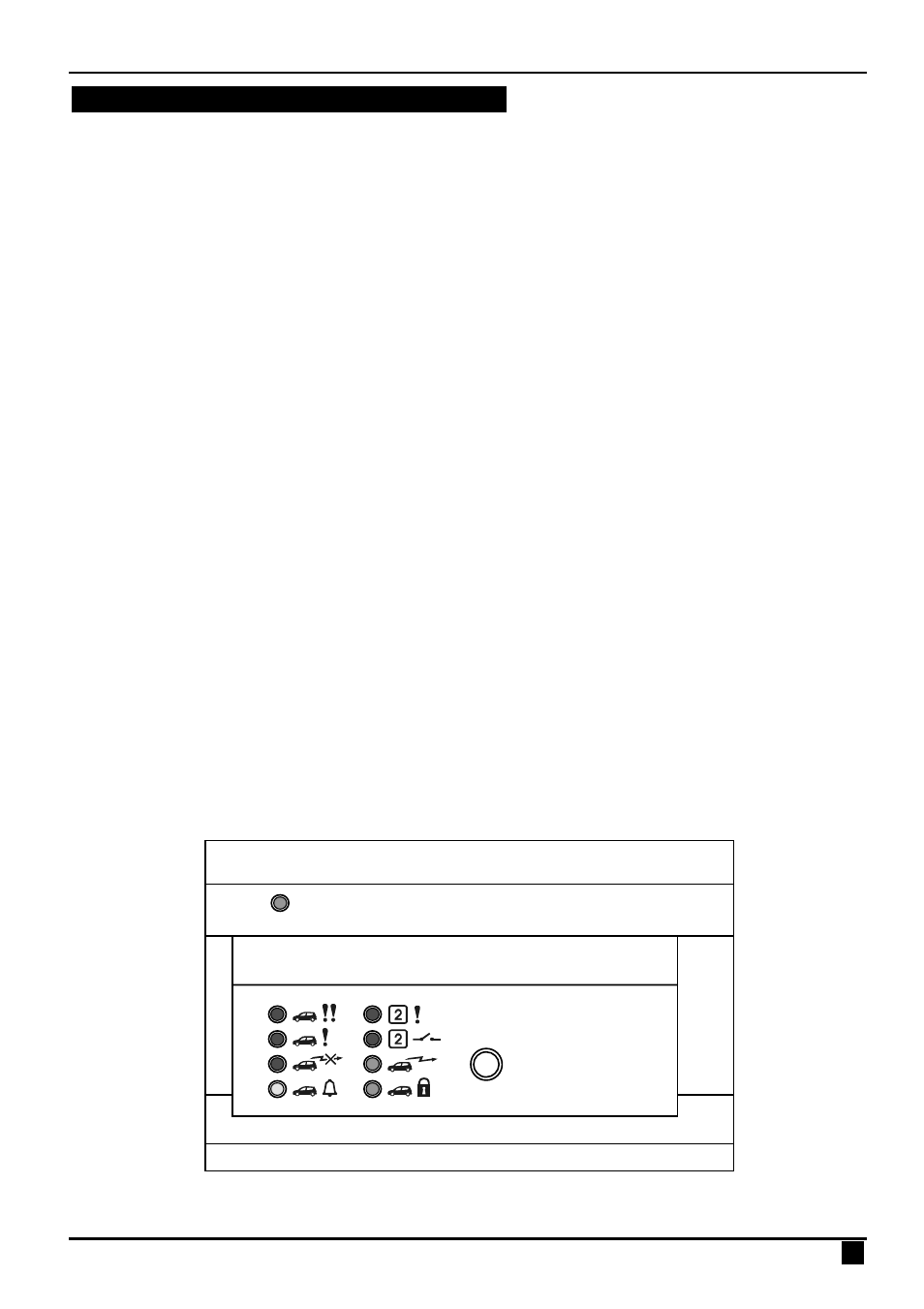

Рисунок 1. Внешний вид приемника
(надписи Питание и Кнопка показаны условно)
Кнопка
Питание
