Страница 54
L
0
15 mm
(0.591
"
)
-15 mm
(-0.591
"
)
10 mm
(0.394
")
-10 mm
(-0.394
")
0,35 m
(13.78
")
0,2 m
(7.874
"
)
0,2 m
(7.874
")
0,05 m
(1.969
")
1
1

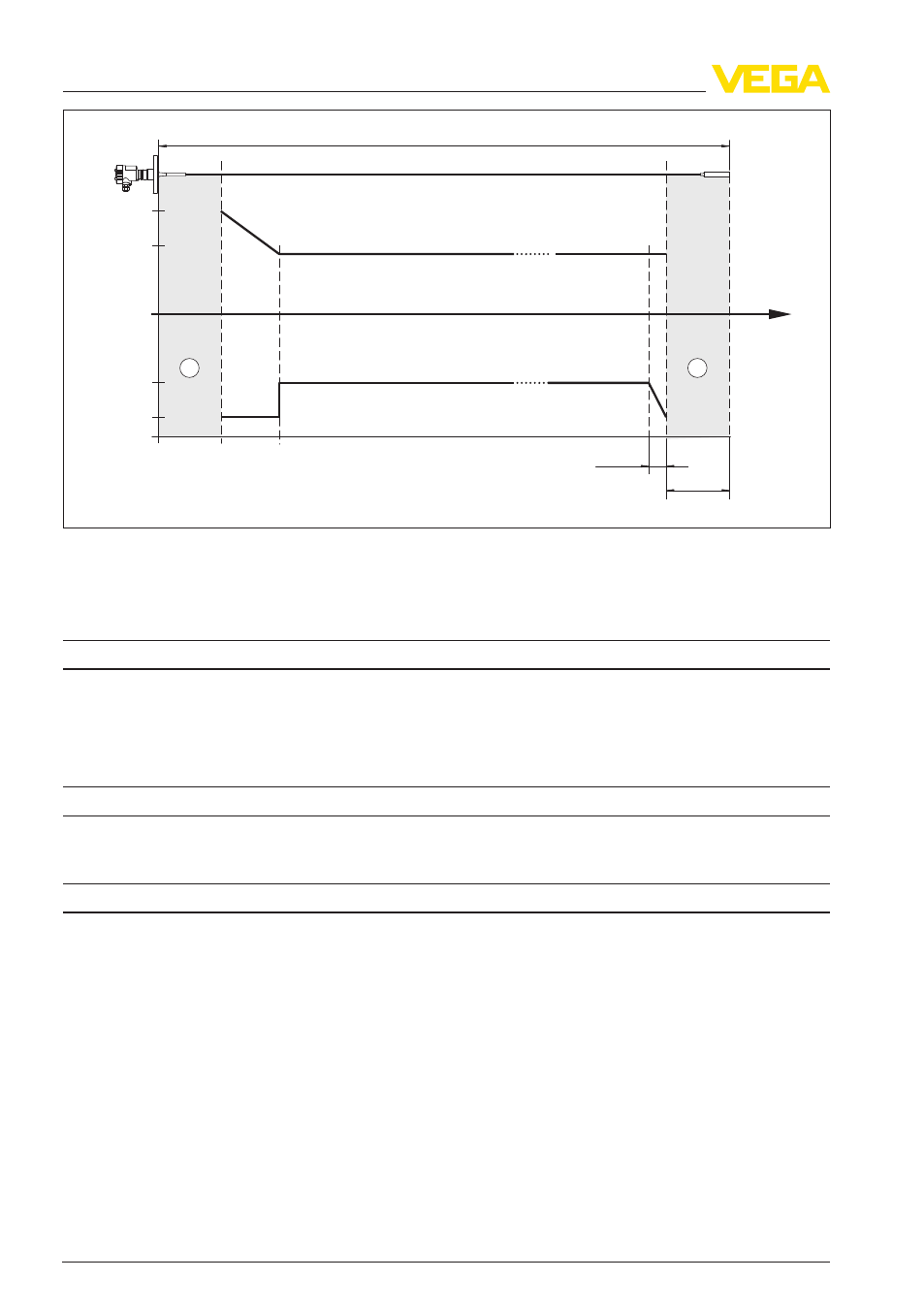

Рис. 25: Погрешность измерения VEGAFLEX 67 в тросовом исполнении
1
Мертвая зона - в этой зоне измерение невозможно
L
Длина измерительного зонда
Влияние температуры окружающей среды на электронику датчика
Температурный дрейф
0,03 %/10 K относительно
max. диапазона
измерения или
max. 0,3 %
Температурный дрейф - цифровой выход
3 мм/10 K относительно
max. диапазона изме-
рения или
max. 10 мм
Условия окружающей среды
Температура окружающей среды, хране-
ния и транспортировки
-40 … +80 °C (-40 … +176 °F)
Условия процесса
Давление процесса
-
Фланцевое исполнение ≤ 2"/DN 50
-0,5 … +16
бар/-50 … +1600 кПа
(-7.3 … +232
psig), в зависимости от присо-
единения
-
Фланцевое исполнение > 2"/DN 50
-0,2 … +16
бар/-20 … +1600 кПа
(-2.9 … +232
psig), в зависимости от присо-
единения
Температура процесса (температура
фланца)
-40 … +150 °C (-40 … +302 °F)
Погрешность измерения из-за влияния условий
процесса в данном диапазоне давления и
температуры составляет менее 1 %.
