1
2
3
Display
1
2
I2C

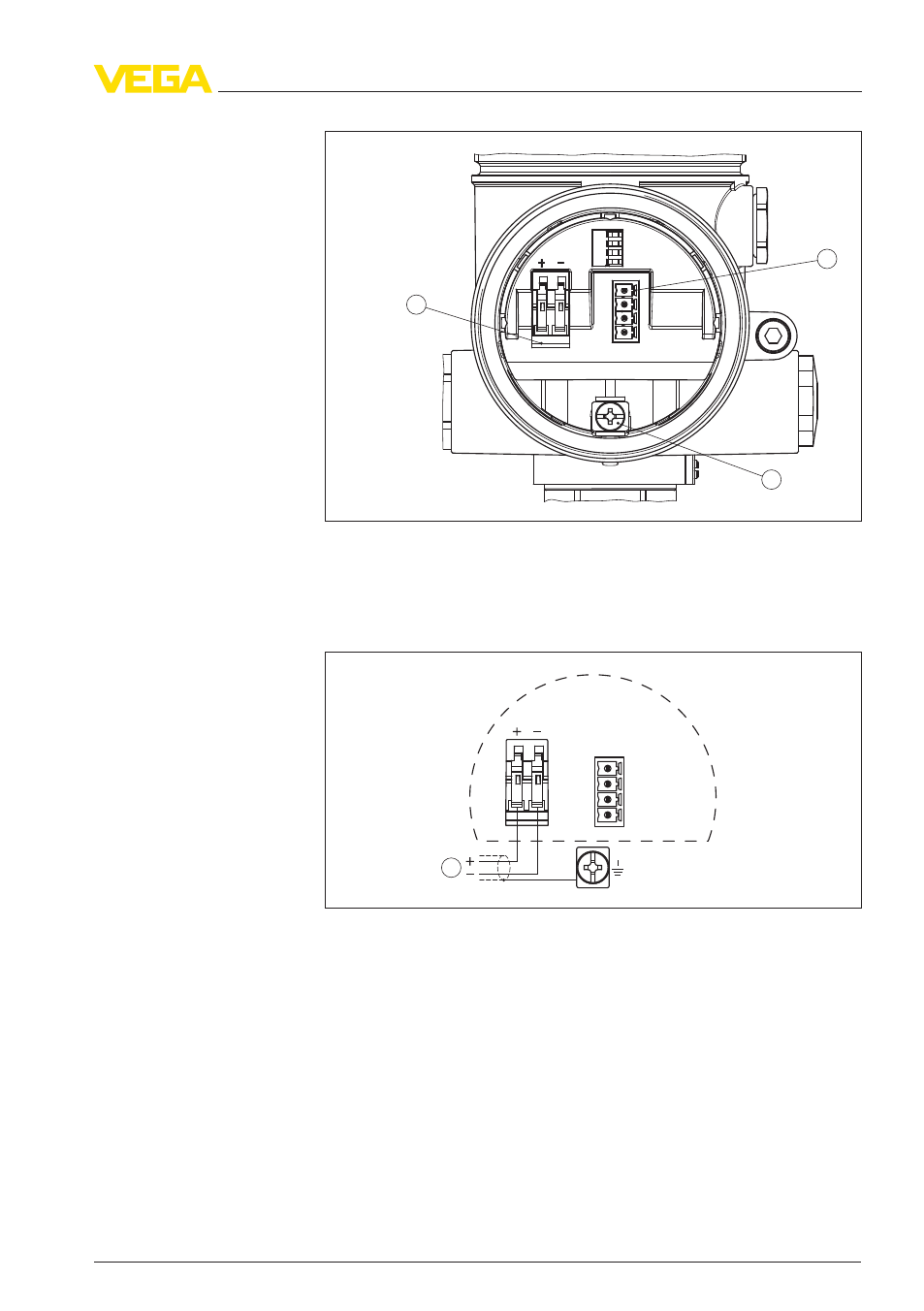

Рис. 10: Отсек подключения (двухкамерный корпус)
1
Пружинные контакты для источника питания
2
Разъем для VEGACONNECT (интерфейс I²C)
3
Клемма заземления для подключения экрана кабеля
I2C
1
1
2
Рис. 11: Схема подключения (двухкамерный корпус)
1
Питание, выход сигнала
Отсек подключения
Схема подключения
VEGAFLEX
67 • 4 … 20
mA/HART - двухпроводный
21
5 Подключение к источнику питания
32303
-
RU
-120413
