VEGA VEGAFLEX 67 (-40…+150°C PFA insulated) 4 … 20 mA_HART two-wire - Инструкция (Страница 52)

TS
d1
h1
h2
d2
1
L2
L1

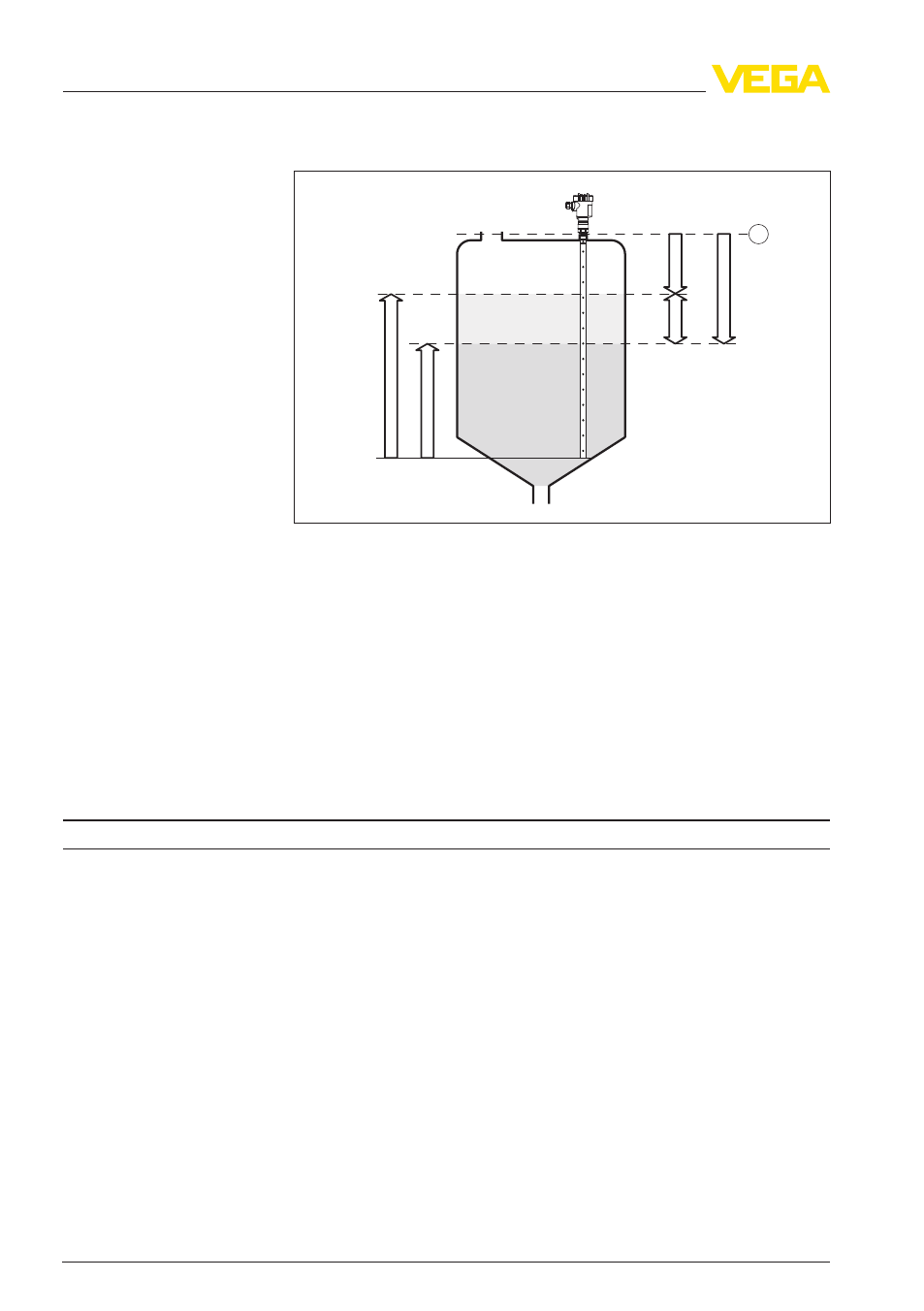

Рис. 23: Измерение межфазного уровня (раздел фаз находится между L1 и
L2)
1 Базовая плоскость
d1 Расстояние до межфазного уровня (Primary Value)
d2 Расстояние до общего уровня (3rd Value)
TS
Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня (Secondary Value)
h2 Высота общего уровня (4th Value)
L1
Нижний продукт
L2 Верхний продукт
Разрешающая способность измерения
(
цифровая)
> 1 mm (0.039 in)
Точность измерения (соотв. DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
-
Температура + 18 … +30 °C (+64 … +86 °F)
-
Относительная влажность 45 … 75 %
-
Давление воздуха + 860 … +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4
psig)
-
Эмульсионная фаза < 2 mm (< 0.079 in)
Эталонные условия монтажа
-
Мин. расстояние до конструкций > 500 mm (19.69 in)
-
Емкость металлический, ø 1 м (3.281 ft), монтаж по
центру, присоединение заподлицо с крышей
сосуда
-
Продукт Вода/масло (значение DK~2,0)
-
Монтаж Конец измерительного зонда не касается дна
емкости
52 VEGAFLEX 67 • 4 … 20 mA/HART - двухпроводный
