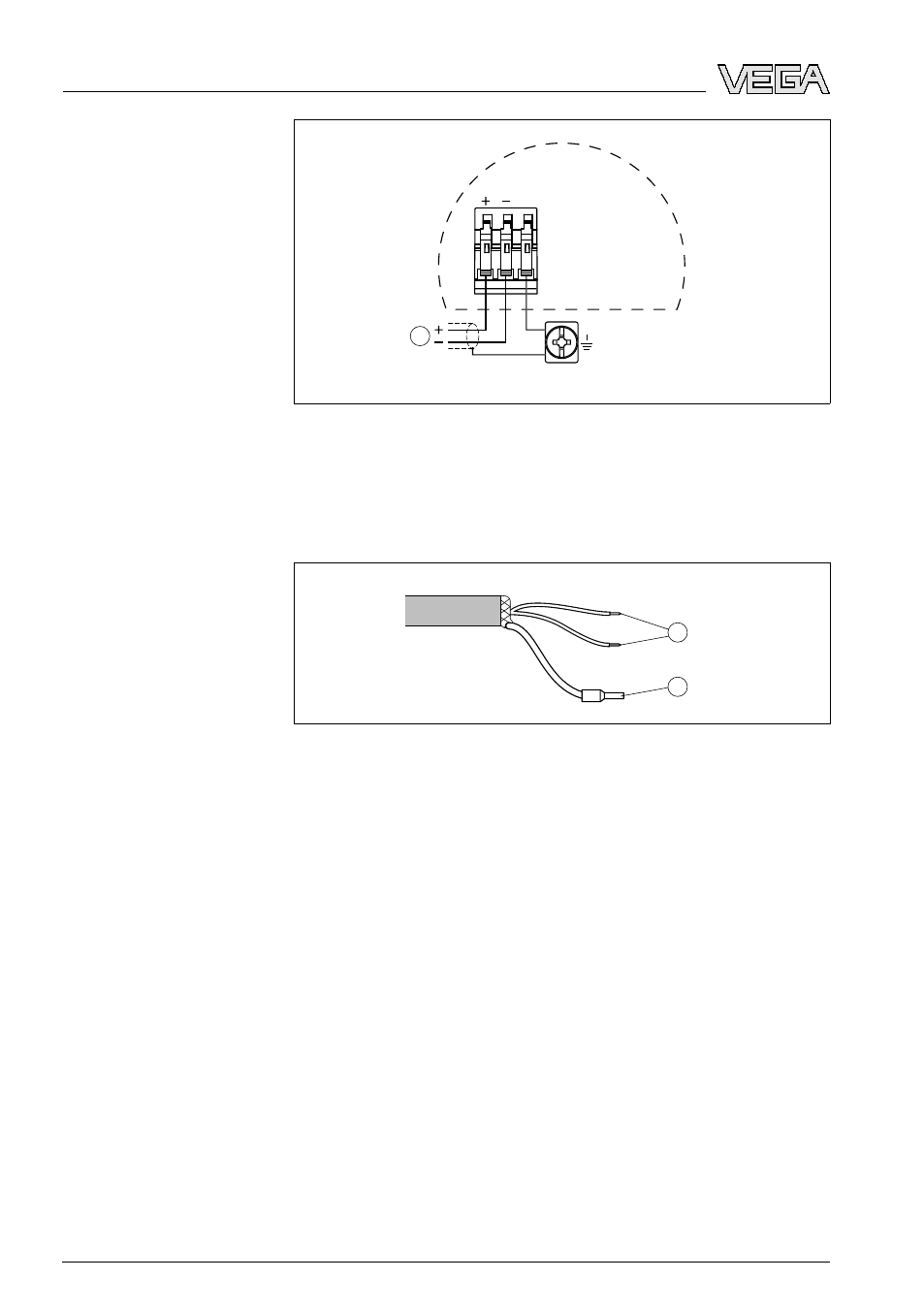

Рис. 25: Схема подключения (двухкамерный корпус Ex-d)

1

Питание/Выход сигнала

5.6 Схема подключения - исполнение IP 66/

IP 68, 1 bar

+

-

1

2

Рис. 26: Назначение проводов соединительного кабеля

1

Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала

2

Экранирование

5.7 Фаза включения

В течение прибл. 30 сек. после подключения VEGAPULS 66 к
источнику питания или после восстановления напряжения вы-
полняется самопроверка прибора и происходит следующее:

l

Внутренняя проверка электроники

l

индикация типа устройства, версии ПО и тега (обозначения)
датчика

l

кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа

Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).

Схема подключения

Назначение проводов
соединительного кабе-
ля

Фаза включения

30

VEGAPULS

66 с эмалевым покрытием • Profibus PA

5 Подключение к источнику питания

33335

-RU

-090417
