1
3
2
Display
1
2
5 6 7 8
I²C

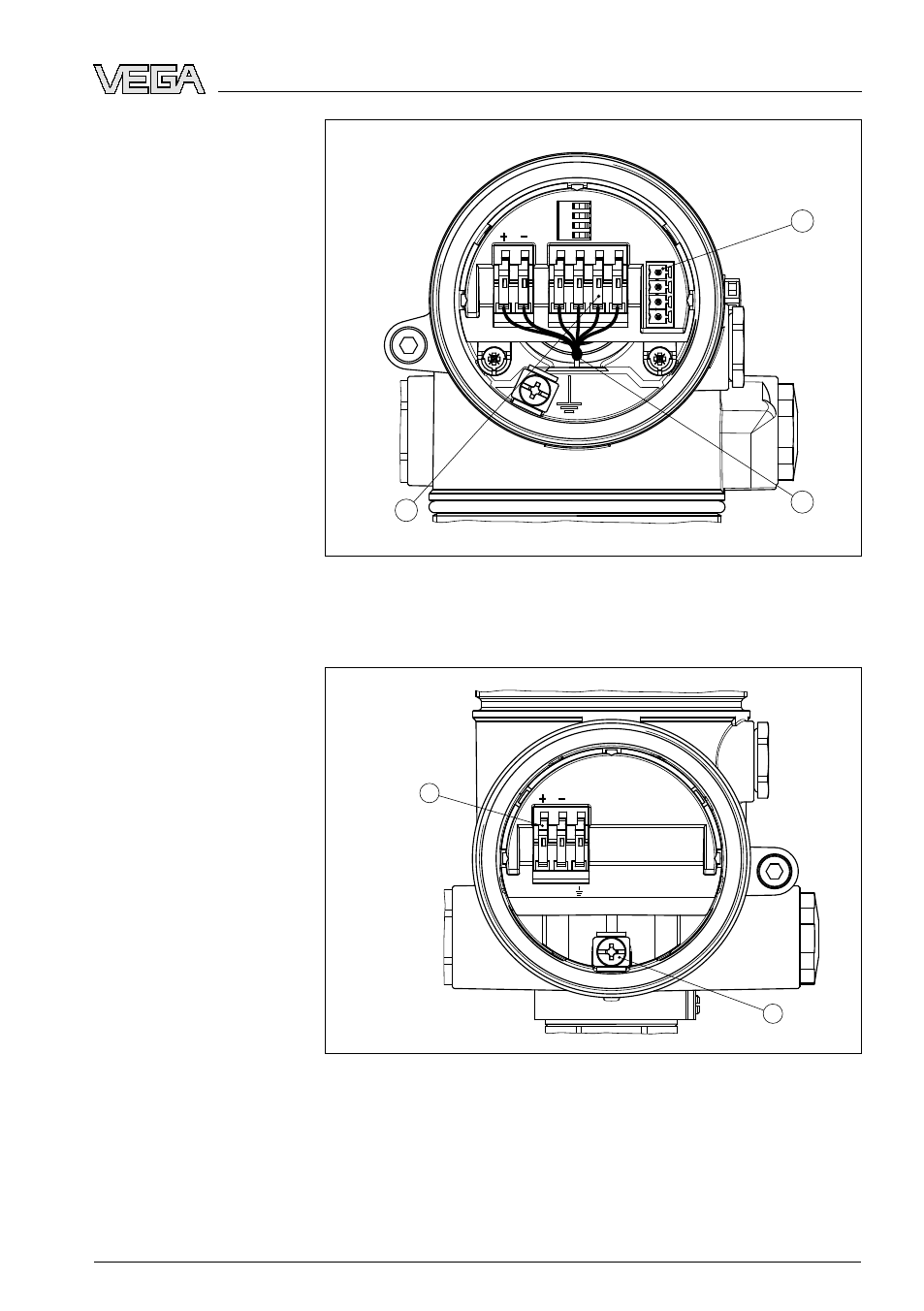

Рис. 23: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутреннее соединение с отсеком подключения
3
Контакты для подключения VEGADIS 61
1
2
1
2
Рис. 24: Отсек подключения (двухкамерный корпус Ex-d)
1
Контакты для подключения питания и экрана кабеля
2
Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
VEGAPULS
66 с эмалевым покрытием • Profibus PA
29
5 Подключение к источнику питания
33335
-RU
-090417
