5 схема подключения (двухкамерный корпус ex–d), 5 схема подключения (двухкамерный корпус ex-d) – Инструкция по эксплуатации VEGA VEGAPULS 66 (≥ 2.0.0 - ≤ 3.8) enamel Profibus PA
Страница 28
Advertising
I2C
1
1
2

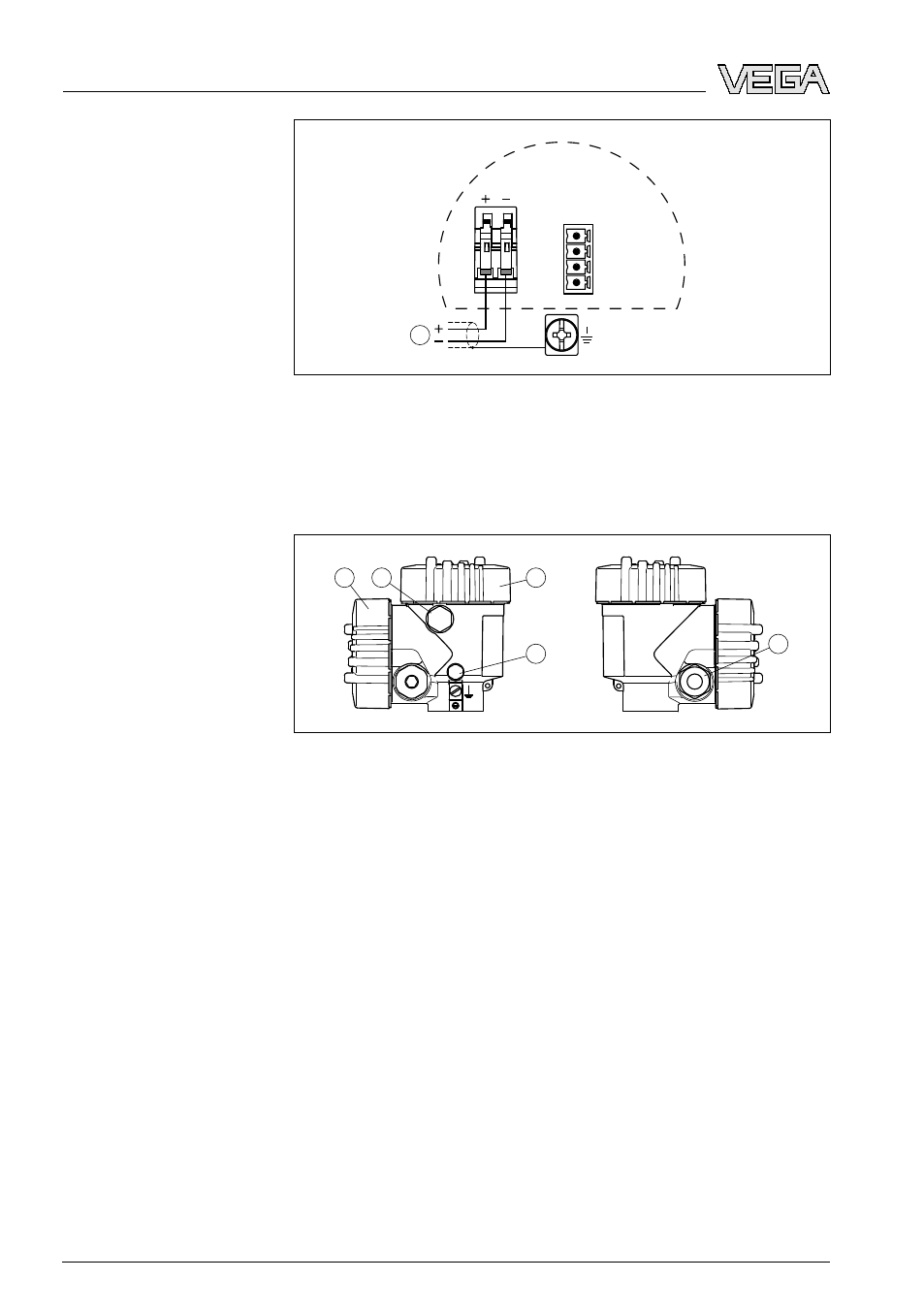

Рис. 21: Схема подключения (двухкамерный корпус)
1
Питание/Выход сигнала
5.5 Схема подключения (двухкамерный корпус
Ex-d)
1
2
3
4
5
Рис. 22: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтр для компенсации давления
5
Кабельный ввод
Схема подключения
Обзор корпусов
28
VEGAPULS
66 с эмалевым покрытием • Profibus PA
5 Подключение к источнику питания
33335
-RU
-090417
