Инструкция по эксплуатации VEGA Connection cable IP 66_IP 68 (1 bar)
Страница 8
Цвет провода
Клемма блока электроники
Коричневый
1
Голубой
2
Черный
2
3
1
3

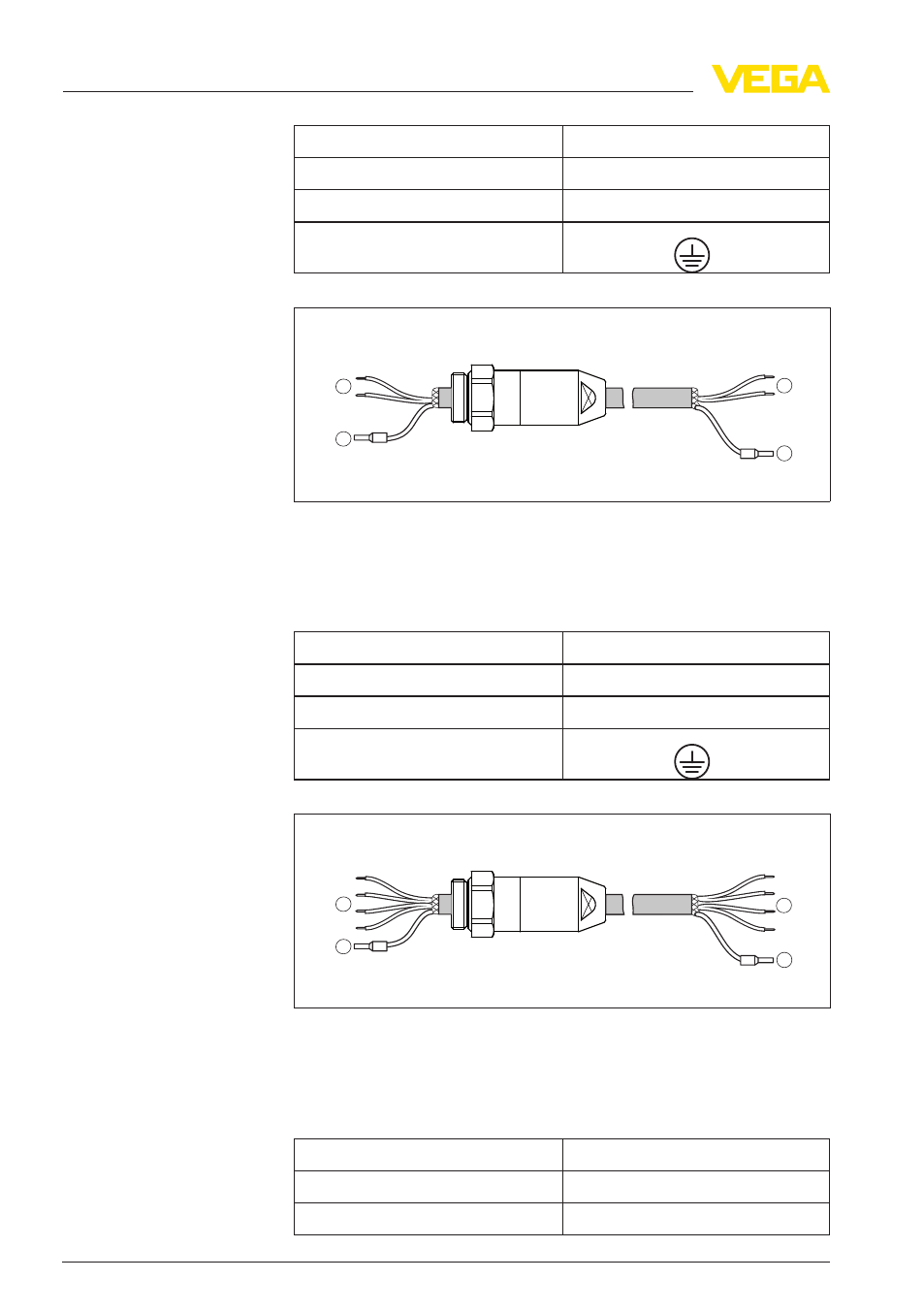

Рис. 5: Соединительный кабель - назначение проводов
1
Коричневый (+) и голубой (-) - к датчику
2
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
3
Экранирование
Цвет провода
Клемма блока электроники
Коричневый
1
Голубой
2
Черный
2
3
1
3
Рис. 6: Соединительный кабель - назначение проводов
1
Коричневый, голубой, белый, желтый - к датчику
2
Коричневый, голубой, белый, желтый - к источнику питания или
системе формирования сигнала
3
Экранирование
Цвет провода
Клемма блока электроники
Коричневый
1
Голубой
4
VEGACAP, VEGAVIB,
VEGASWING
серии 60 с
электроникой Z
VEGACAP, VEGAVIB,
VEGASWING
серии 60 с
электроникой T
8
Соединительный кабель IP 66/IP 68 (1 bar) • Оснащение/принадлежности для датчиков plics
4 Подключение
34107
-RU
-120604
