Инструкция по эксплуатации VEGA Connection cable IP 66_IP 68 (1 bar)
Страница 6
Advertising
6
6
5
5
6
5
5
6
2
3
4
1

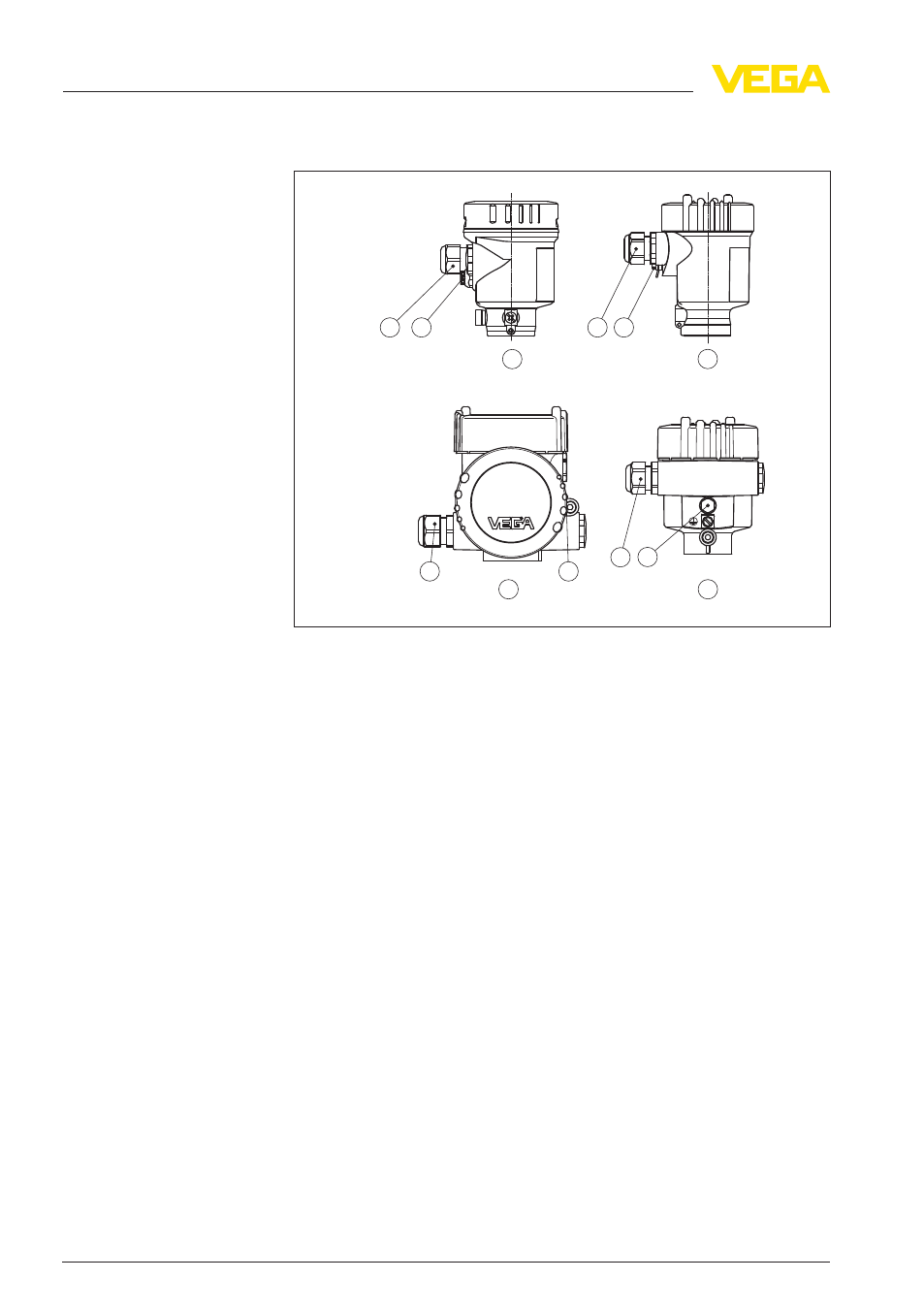

Рис. 2: Расположение кабельного ввода и фильтрующего элемента при
различных исполнениях корпуса
1
Нержавеющая сталь (электрополированный)
2
Нержавеющая сталь (точное литье)
3
Алюминий, 2-камерный
4
Алюминий, 1-камерный
5
Кабельный ввод
6
Фильтрующий элемент
Для монтажа выполнить следующее:
1
Вывернуть имеющийся кабельный ввод.
2
Ввернуть кабельный ввод соединительного кабеля IP 66/IP 68,
1 bar.
3
Подключить провода согласно п. "Подключение".
4
Вывернуть фильтрующий элемент (состоит из четырех
частей).
5
Ввернуть заглушку.
6
Свободный конец соединительного кабеля ввести в
соединительный корпус с компенсацией давления, например
VEGABOX
02
6
Соединительный кабель IP 66/IP 68 (1 bar) • Оснащение/принадлежности для датчиков plics
3 Монтаж
34107
-RU
-120604
