Подключение
4
.1
Порядок подключения
Электрическое подключение выполняется согласно Руководству
по эксплуатации датчика.
4
.2
Схема подключения
2
4
3
1
3

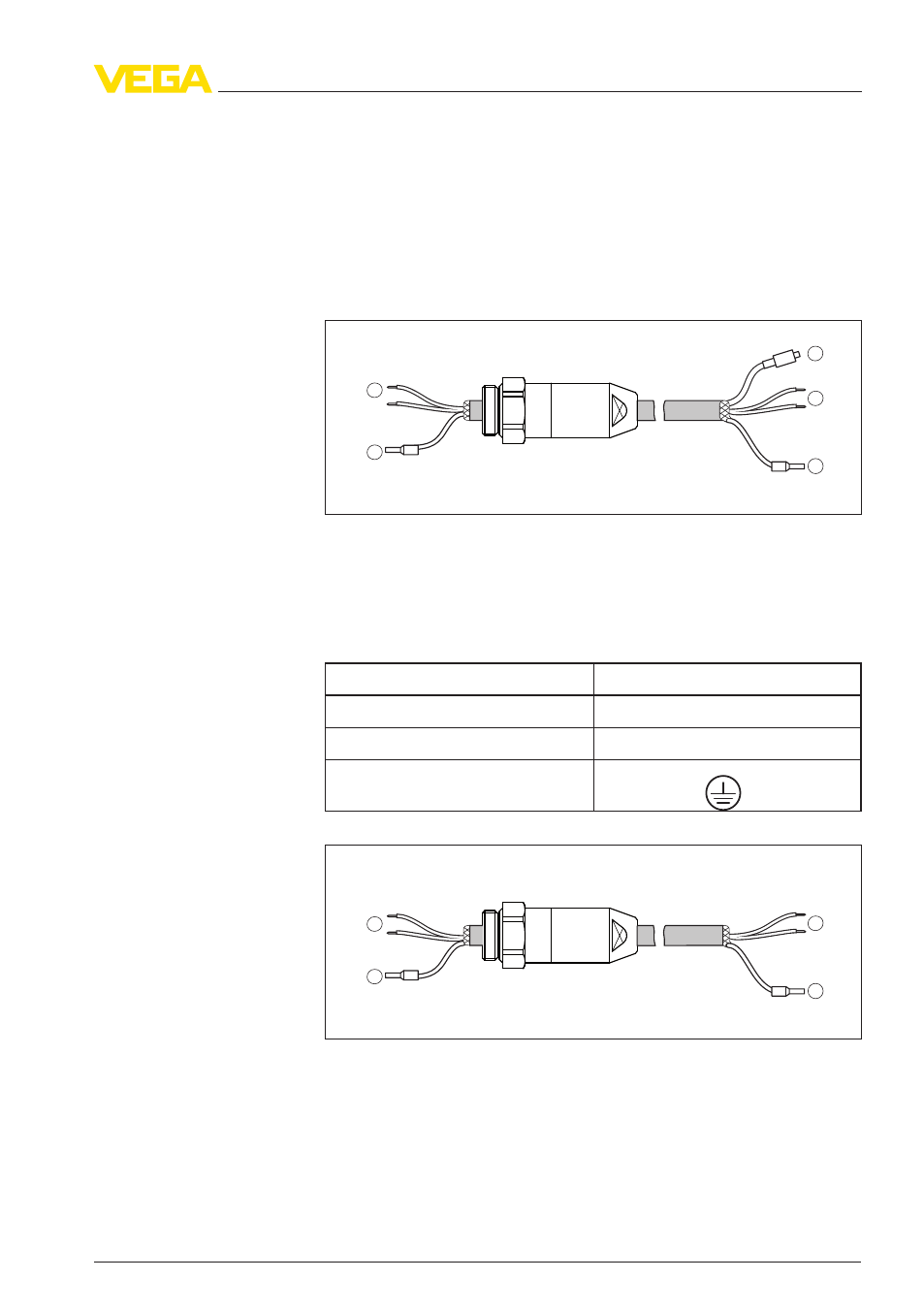

Рис. 3: Соединительный кабель - назначение проводов
1
Коричневый (+) и голубой (-) - к датчику
2
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
3
Экранирование
4
Капилляр для выравнивания давления
Цвет провода
Клемма блока электроники
Коричневый
1
Голубой
2
Черный
2
3
1
3
Рис. 4: Соединительный кабель - назначение проводов
1
Коричневый (+) и голубой (-) - к датчику
2
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
3
Экранирование
VEGABAR
серии 50 и 60
VEGAPULS, VEGASON,
VEGACAL
серии 60,
VEGAFLEX
серии 60 и
80
,
