5 схема подключения – исполнение ip66/ip68, 1bar – Инструкция по эксплуатации VEGA VEGAFLEX 63 Foundation Fieldbus
Страница 20
Advertising
I2C
1
1
2

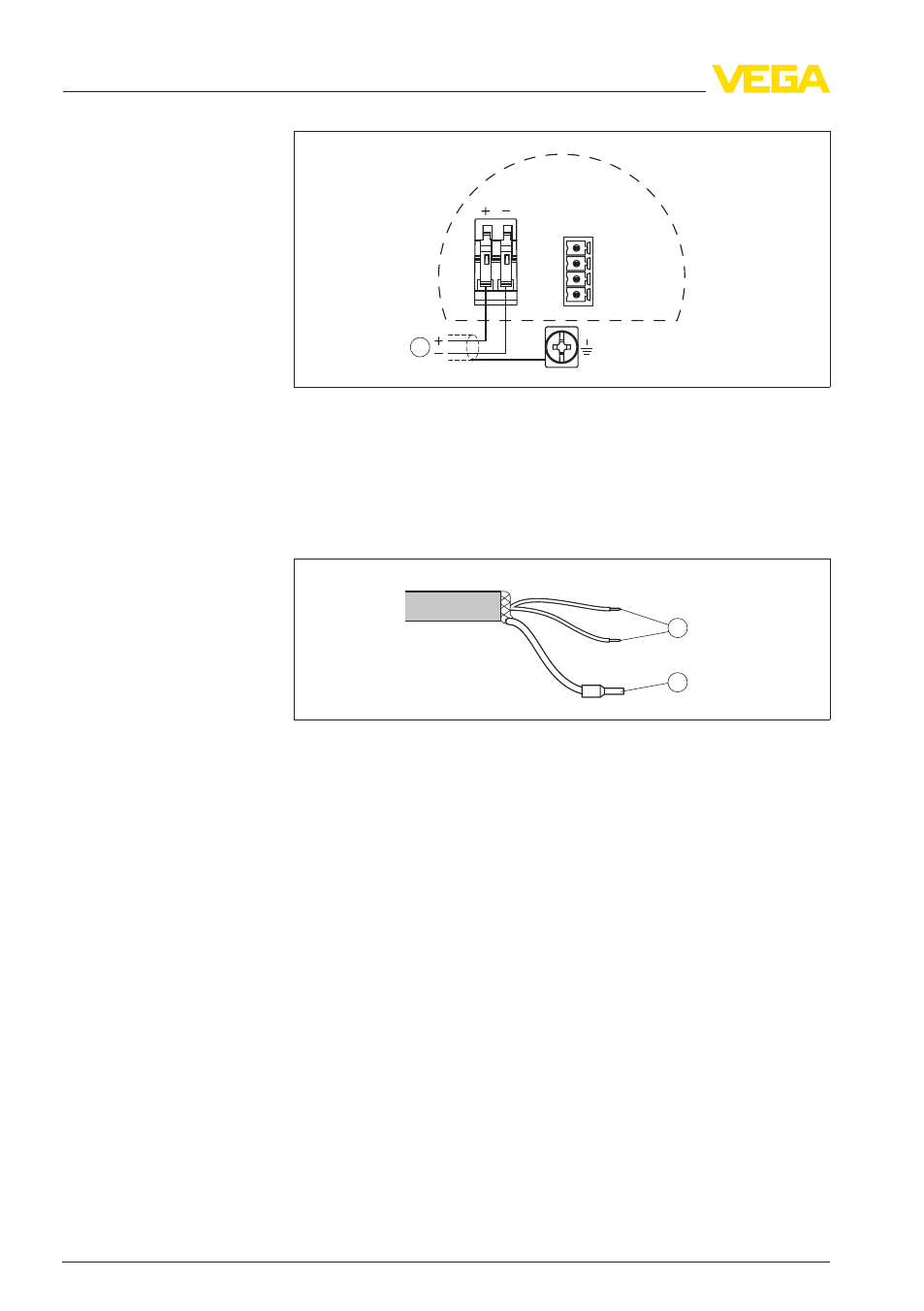

Рис. 12: Схема подключения для двухкамерного корпуса
1
Питание/Выход сигнала
5
.5
Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2
Рис. 13: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2
Экранирование
Схема подключения
Назначение проводов
соединительного кабе-
ля
20
VEGAFLEX
63 • Foundation Fieldbus
5 Подключение к источнику питания
31844
-RU
-110221
