I²C
3
4
5
1
2
Display
Typ:
1
2
5 6 7 8
Bus
Sim.

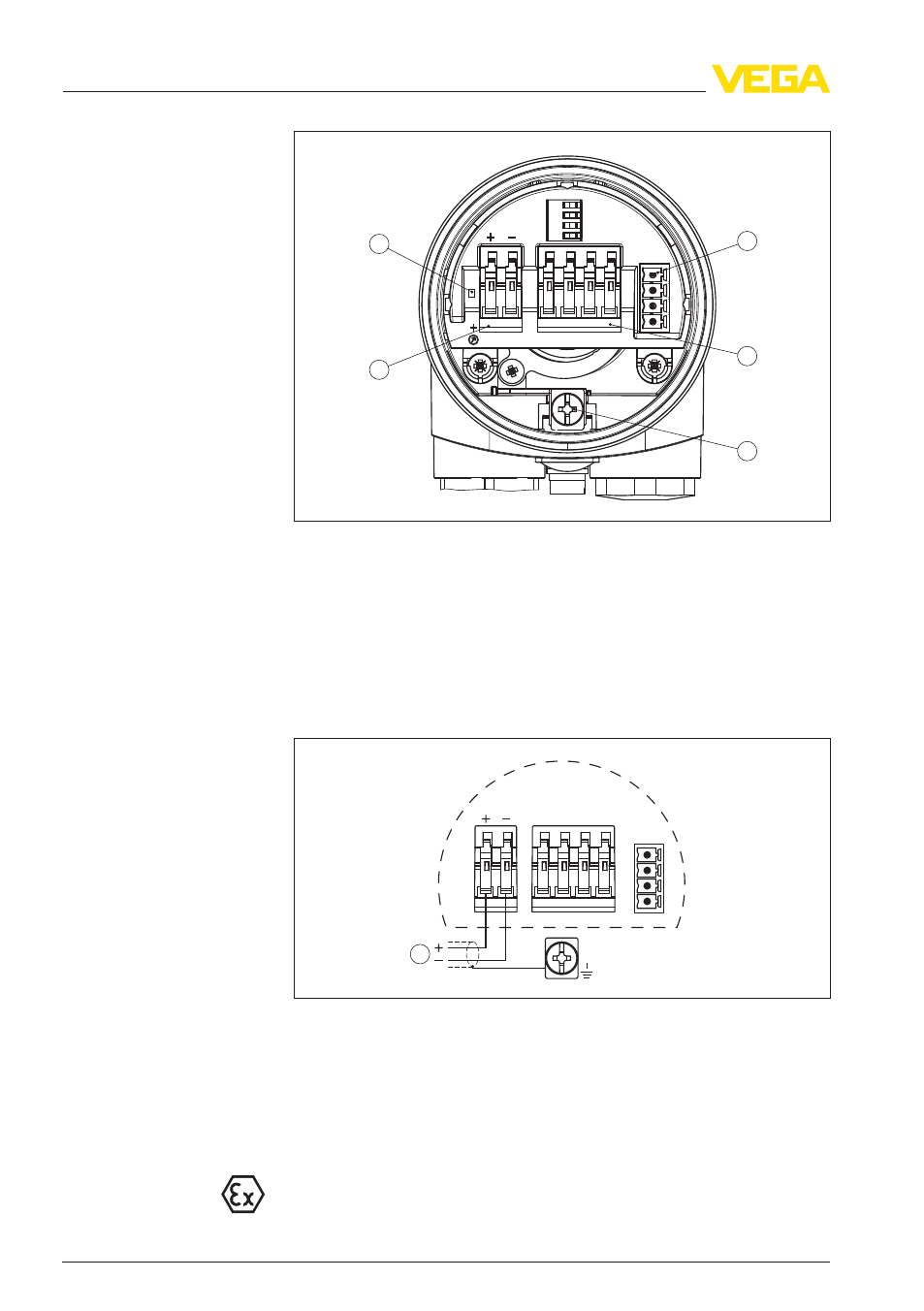

Рис. 8: Отсек электроники и подключения в однокамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3
Клемма заземления для подключения экрана кабеля
4
Контакты для подключения Foundation Fieldbus
5
Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
I2C
Display
1
1
2
5
6
7
8
Рис. 9: Схема подключения (однокамерный корпус)
1
Питание/Выход сигнала
5
.4
Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для искробезопасного исполнения (Ex ia).
Отсек электроники и
подключения
Схема подключения
18
VEGAFLEX
63 • Foundation Fieldbus
5 Подключение к источнику питания
