Фланцы с покрытием PTFE необходимо крепить винтами с
дополнительными тарельчатыми пружинами, чтобы компенсиро-
вать нормальную потерю предварительного натяжения через
уплотнительный материал.
Для обеспечения уплотнения фторопластовой шайбы винты на
фланце уровнемера VEGAFLEX 63 должны быть всегда затянуты
с крутящим моментом 60 Нм.
Не рекомендуется использовать патрубки. Лучше монтировать
датчик заподлицо с крышей емкости. Если это невозможно,
следует использовать короткие патрубки с малым диаметром.
Однако можно использовать также патрубки большей высоты
или большего диаметра. При этом только увеличивается верхняя
мертвая зона. Необходимо проверить, допустимо ли это при
имеющихся условиях измерения.
При монтаже на таких патрубках всегда следует создавать
память помех. См. "Порядок начальной установки".
Если обойтись без патрубка невозможно, то рекомендуется
использовать датчик с коаксиальным зондом. Коаксиальная
трубка исключает влияние патрубка на точность измерения.
h
d
d h
DN40 ... DN150 ≤ 150 mm ( 7 29 /
32
")
≤ 100 ( 3 15 /
16
") > DN150 ... DN200

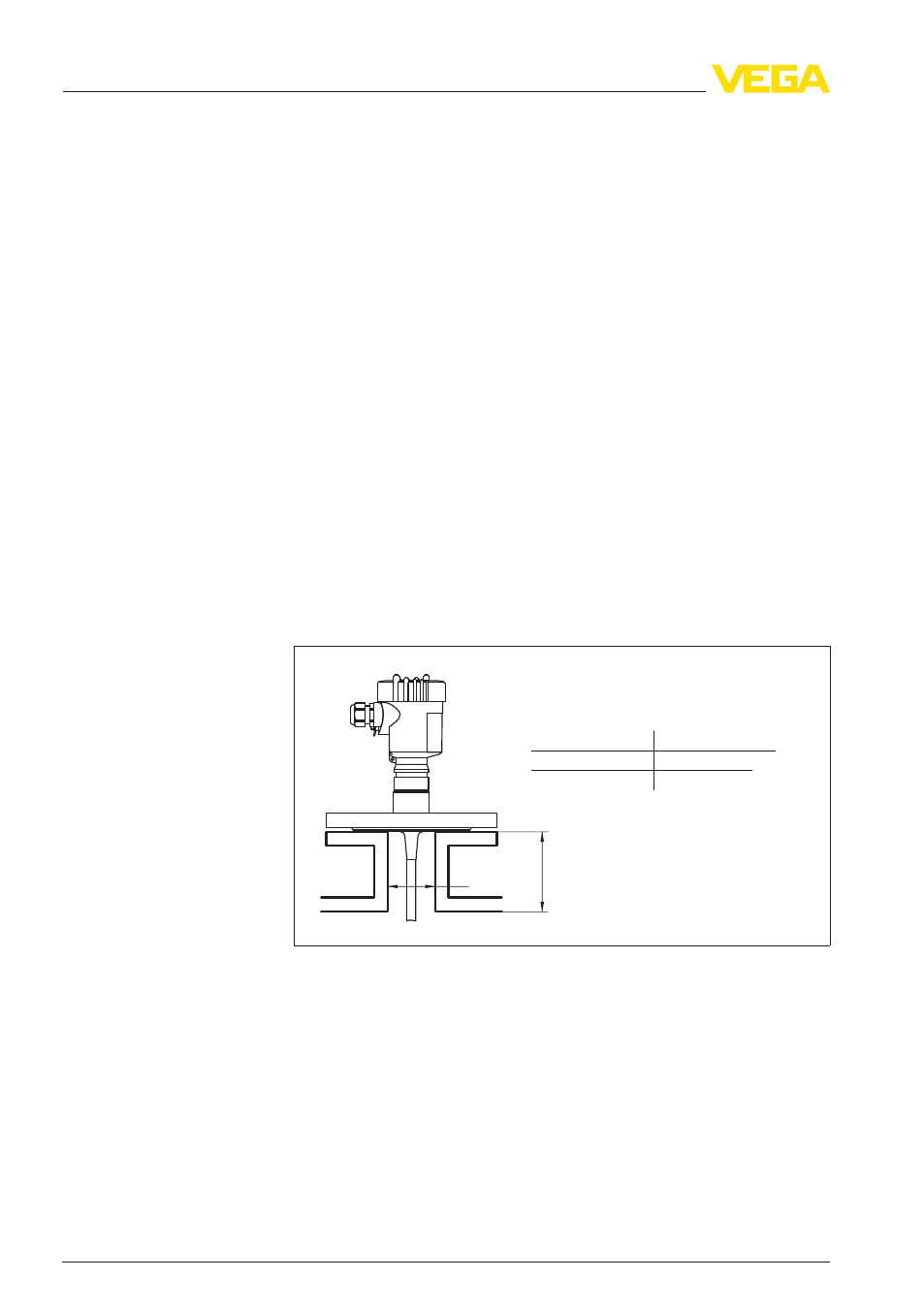

Рис. 4: Монтажный патрубок
В качестве опускной или выносной трубы обычно применяется
металлическая труба диаметром 30 … 200 мм (1.18 … 7.87 дюйм).
Технически такая труба и установленный в ней зонд датчика
образуют коаксиальный зонд. При этом имеющиеся в опускной
трубе отверстия для лучшего перемешивания измеряемого
продукта, а также боковые присоединительные патрубки вы-
носной трубы не оказывают никакого влияния на измерение.
Приборы можно монтировать на трубах до DN 200.
Момент затяжки при
фланце с покрытием
PTFE
Патрубок
Опускная или вынос-
ная труба
