8
4 Монтаж
Выносной корпус • VEGACAP, VEGACAL
31085-R
U-131015
4 Монтаж
4.1 Общие указания
Применение исполнения с выносным корпусом рекомендуется в
следующих случаях:
•
при невозможности использования компактного исполнения
прибора из-за его размеров
•
при возможности повреждения электроники вследствие
сильной вибрации
Для применения во взрывоопасных зонах должен
использоваться корпус с соответствующей маркировкой по
взрывозащите.
4.2 Подготовка к монтажу
Для монтажа выносного корпуса требуется следующий
инструмент.
Пластиковый корпус:
•
Торцовый шестигранный ключ (размер 4)
•
Гаечный ключ, размер 19
Корпус из нержавеющей стали:
•
Гаечный ключ, размер 8
•
Гаечный ключ, размер 19
Для крепления монтажной пластины на стене рекомендуются
следующие принадлежности:
•
4 винта (в зависимости от монтажного основания)
4.3 Порядок монтажа
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную планку закрепить на стене с помощью 4 винтов.
90 mm
(3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm
(2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

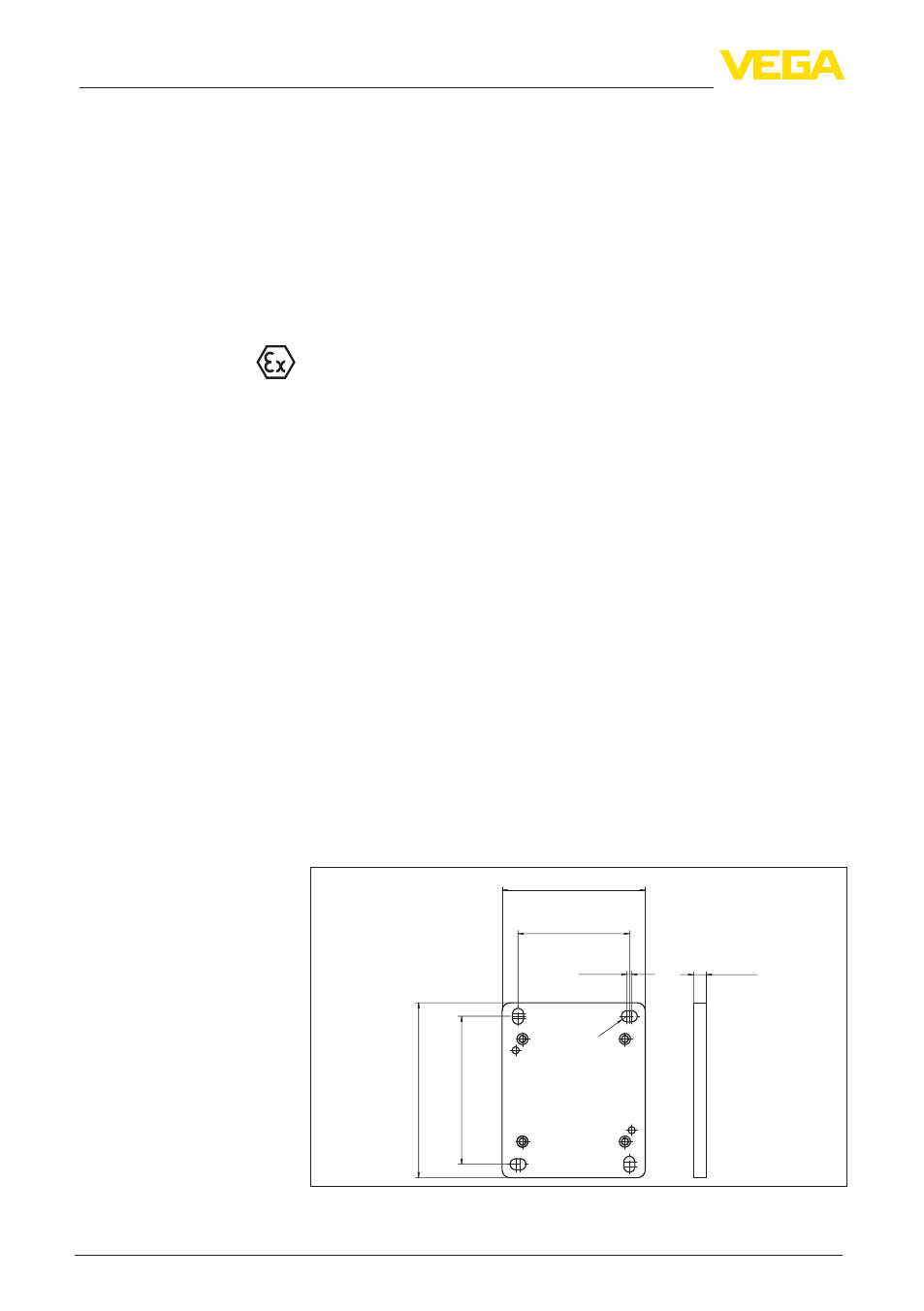

Рис. 4: Схема отверстий - планка для настенного монтажа (выносной
корпус)
Инструменты
Крепежные принадлеж-
ности
Настенный монтаж -
выносной корпус
