3 Описание изделия
Выносной корпус • VEGACAP, VEGACAL
31085-R
U-131015
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Уровнемер с выносным корпусом
•
Документация
– Руководство по эксплуатации прибора
– Данная инструкция по эксплуатации
– Указания по безопасности для зон Ex или прочая
документация
Прибор в исполнении "с выносным корпусом" имеет корпус
датчика и выносной корпус прибора.
Металлический корпус датчика не открывается. Электрическое
подключение прибора выполняется через выносной корпус
прибора.
Выносной корпус прибора состоит из основной части, резьбовой
крышки для отсека электроники или подключения и цоколя
корпуса.
Для датчиков непрерывного измерения уровня можно заказать
крышку выносного корпуса с прозрачным окошком для модуля
индикации и настройки PLICSCOM или без окошка.
A
B
1
2
3
4

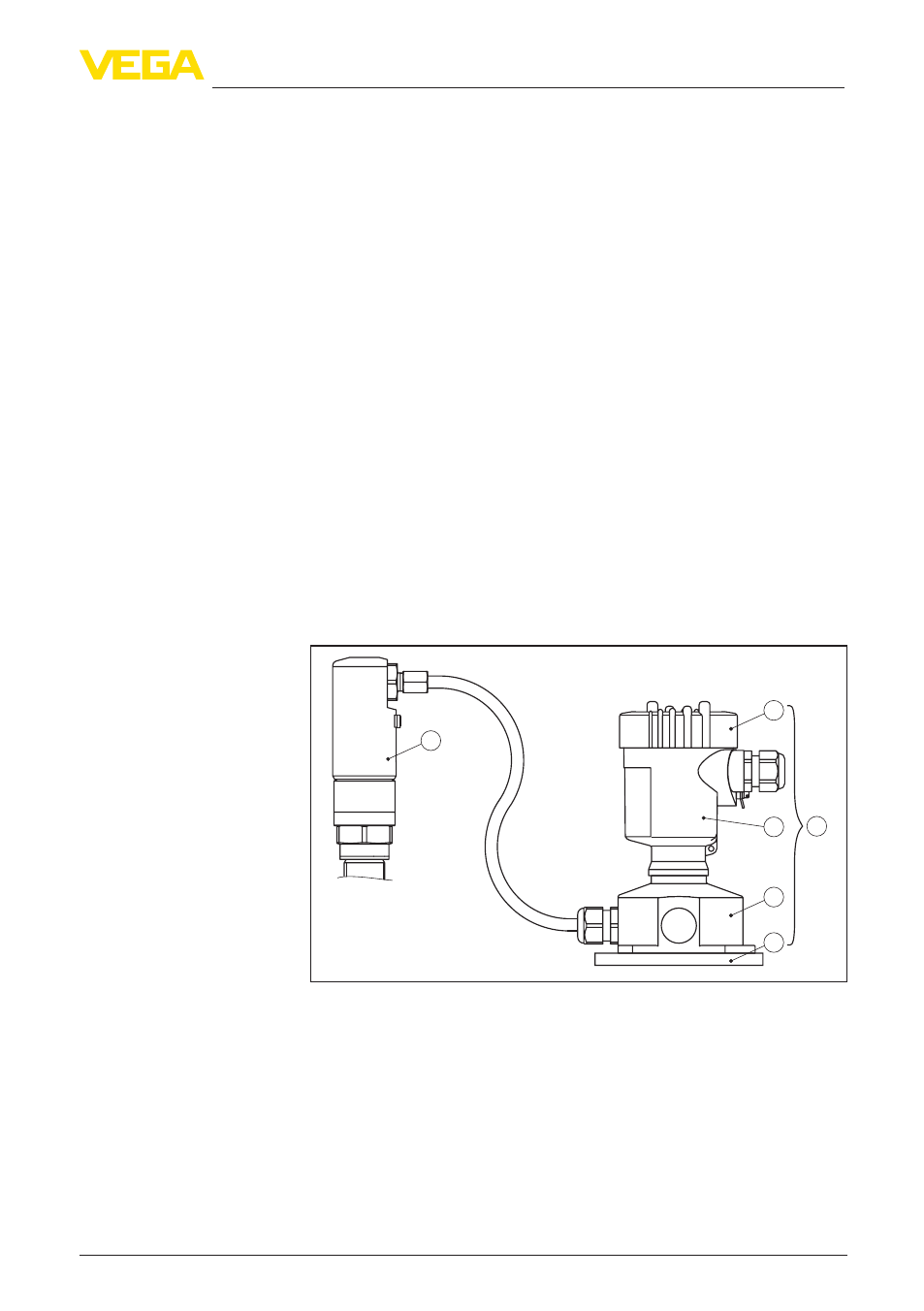

Рис. 1: Компоненты выносного корпуса для устройств plics
®
, исполнение
IP 68 (10 bar), металлический корпус
A Корпус датчика - IP 68 (10 bar)
B Корпус прибора
1 Навинчивающаяся крышка
2 Основная часть
3 Цоколь корпуса
4 Планка для монтажа на стене
Комплект поставки
Компоненты
Исполнение IP 68
(10 bar) с металличе-
ским корпусом
