5 Подключение датчика к выносному корпусу
Выносной корпус • VEGACAP, VEGACAL
31085-R
U-131015
5 Подключение датчика к выносному
корпусу
5.1 Подготовка к подключению
См. Руководство по эксплуатации датчика.
5.2 Порядок подключения
Примечание:
Металлический корпус датчика не открывается. Электрическое
подключение прибора выполняется через выносной корпус
прибора.
1. Конец кабеля ввести в кабельный ввод на цоколе выносного
корпуса прибора.
Рекомендация:
Соединительный кабель следует прокладывать свободно.
Кабель можно отсоединить только от выносного корпуса
прибора (за исклюдчением разъема BNC), поэтому свободная
длина кабеля должна быть достаточной для демонтажа датчика.
1 2
1 2
3

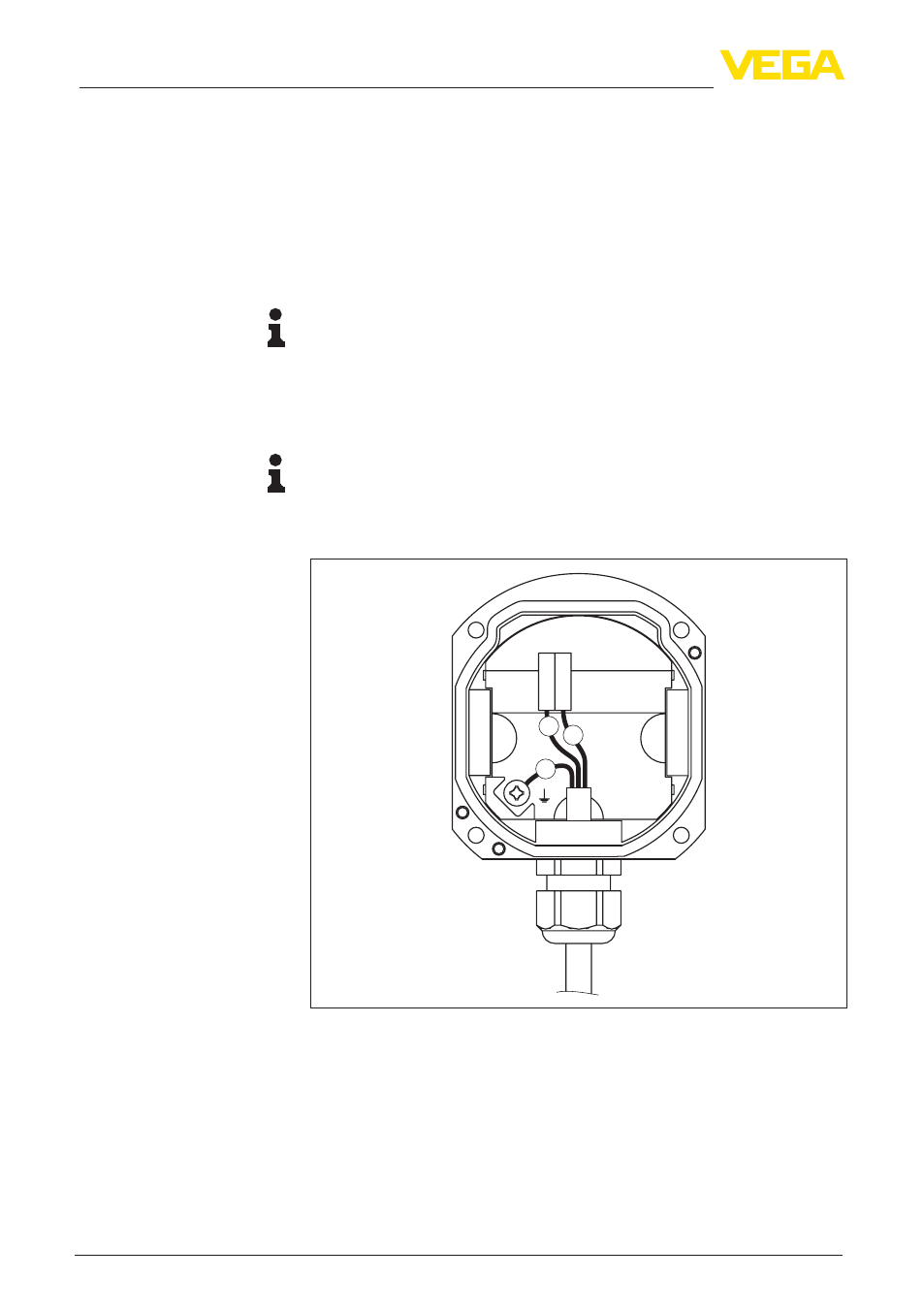

Рис. 5: Подключение датчика в цоколе выносного корпуса
1 Красный - провод
2 Голубой - экран
3 Черный - заземление
2. Подключить провода к клеммам в цоколу корпуса.
Для обеспечения правильного подключения провода
пронумерованы. Провод заземления (черный с
обозначением "земли") следует подключить к винту
заземления.
