9
3 Описание изделия
VEGACAP 69 • - двухпроводный
31177-R
U-131015
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
1
2
3

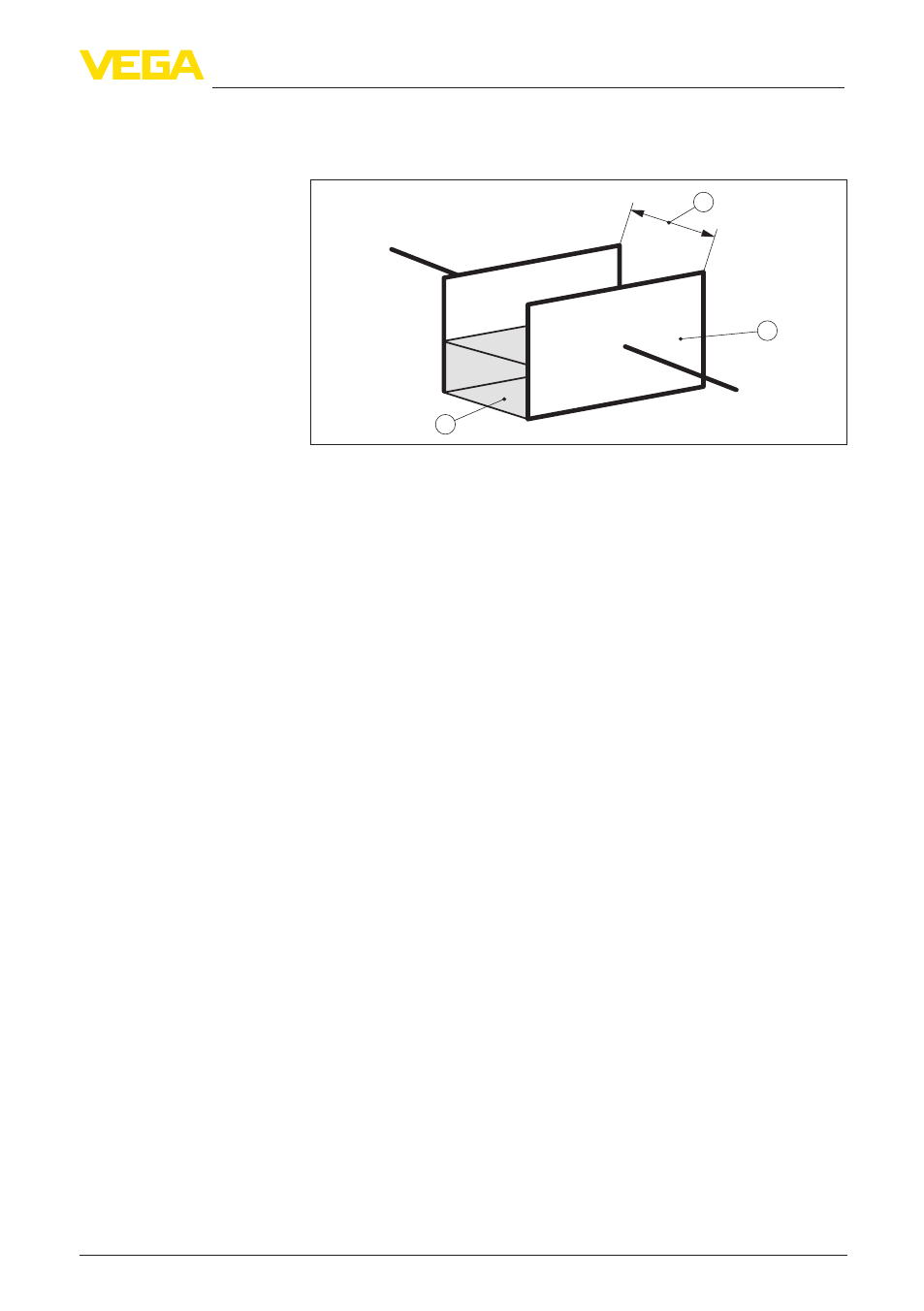

Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат оба электрода
и стенка емкости. Продукт является диэлектриком.
Диэлектрическая проницаемость продукта выше, чем у воздуха,
поэтому при увеличении уровня покрытия электрода продуктом
электрическая емкость конденсатора увеличивается.
Это изменение емкости преобразуется электроникой прибора в
команду переключения.
VEGACAP 69 с двухпроводной электроникой можно подключать
к различным устройствам формирования сигнала (см.
"Технические данные").
Напряжение питания см. п. "Технические данные".
3.3 Настройка
Через блок электроники измерительный зонд может быть
настроен на диэлектрическую постоянную продукта.
Команда переключения может выдаваться как при покрытии
зонда продуктом, так и при обнажении зонда.
На блоке электроники находятся следующие индикаторы и
переключатели:
•
Световой индикатор состояния устройства:
3.4 Хранение и транспортировка
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Упаковка прибора в стандартном исполнении состоит
из экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном исполнении
Принцип действия
Питание
Упаковка
