16
5 Подключение к источнику питания
VEGACAP 69 • - двухпроводный
31177-R
U-131015
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

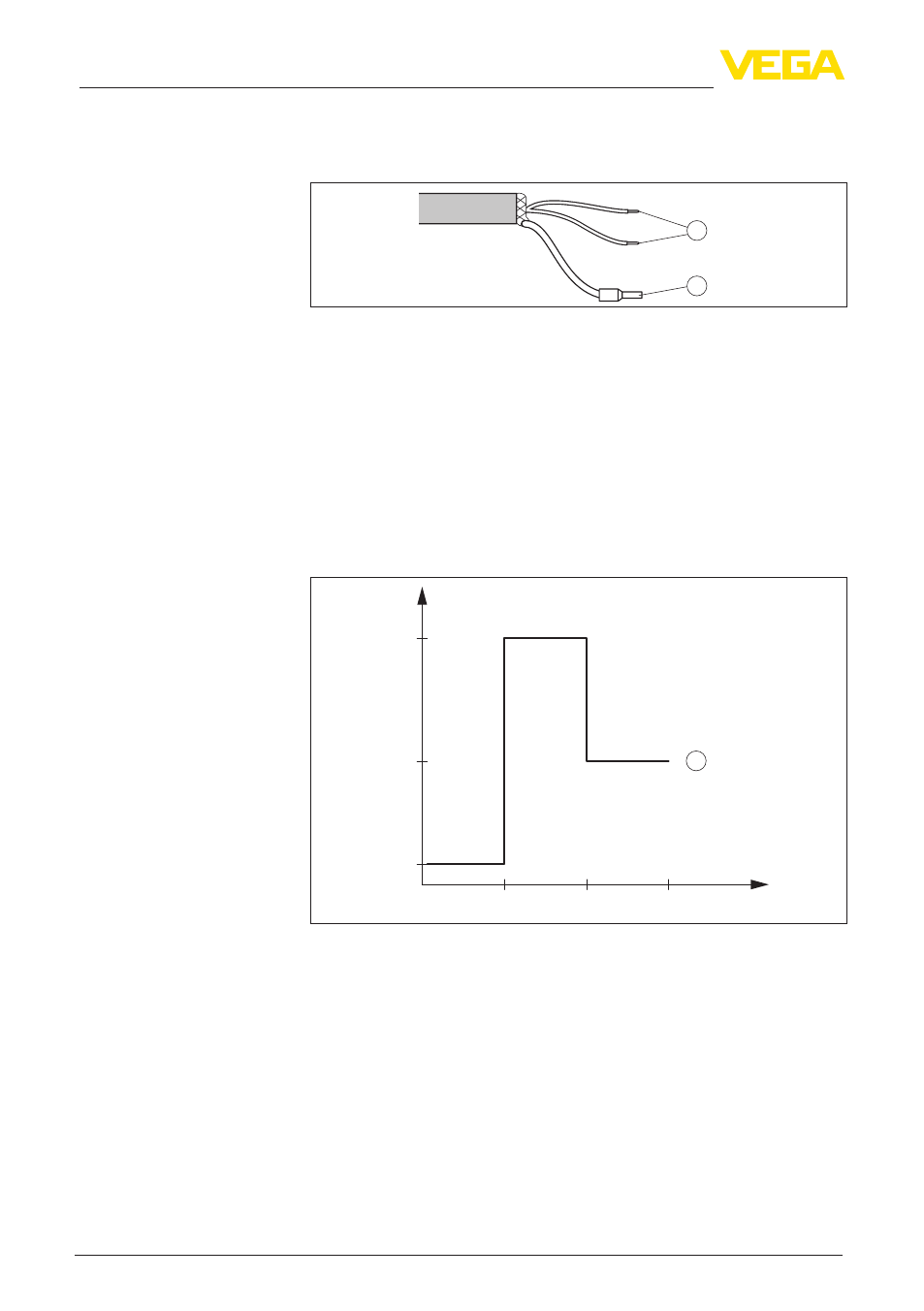

Рис. 10: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.5 Состояние при запуске
После подключения к источнику питания или восстановления
напряжения выполняется определенная последовательность
запуска устройства.
Из-за понижения токового значнеия при включении устройство
может кратковременно выдавать сообщение об ошибке.
10
I/mA
20,5
< 2,3
1,5 3 4,5 t/s
1
Рис. 11: Состояние при запуске
1 Измеренное значение
Назначение прово-
дов соединительного
кабеля
