6 Пуск в эксплуатацию
VEGACAP 69 • - двухпроводный
31177-R
U-131015
6 Пуск в эксплуатацию
6.1 Общее
Цифры в скобках указаны в соответствии со следующими
рисунками.
На блоке электроники находятся следующие индикаторы и
переключатели:
•
DIL-переключатель для выбора диапазона измерения
•
Индикатор состояния
Примечание:
Рекомендуется перед настройкой VEGACAP 69 установить
переключатель на устройстве формирования сигнала на
требуемый режим работы. Если переключить режим позднее,
то изменится переключающий выход, что повлияет на работу
подключенных устройств.
6.2 Элементы настройки
4
1
2
3

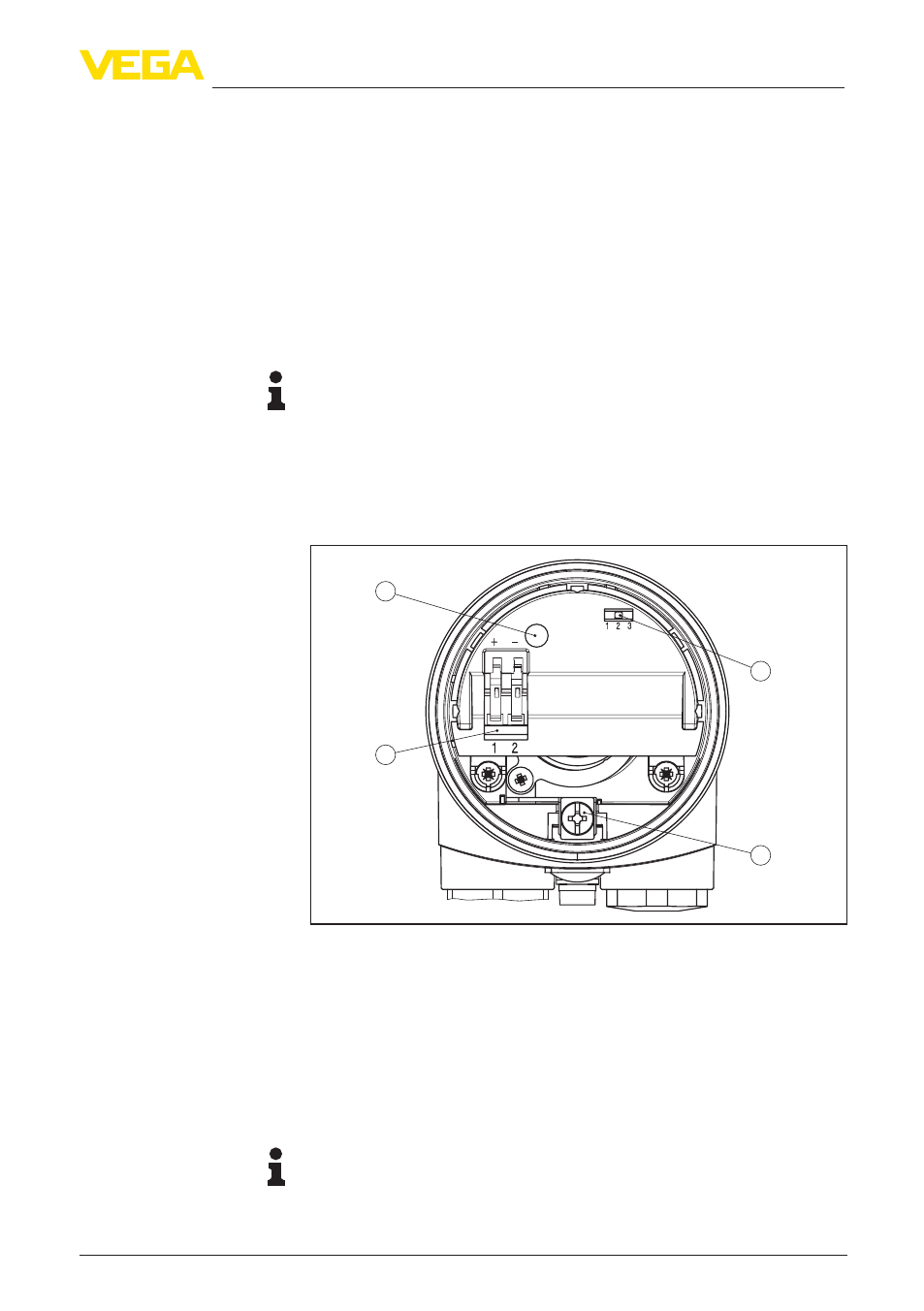

Рис. 12: Блок электроники - двухпроводный выход
1 DIL-переключатель выбора диапазона переключения (с клавишей
компенсации)
2 Клемма заземления
3 Соединительные клеммы
4 Индикатор состояния
Индикация неисправности возможна при закрытом корпусе
(только у пластикового корпуса). См. Руководство по
эксплуатации "Устройства формирования сигнала".
Примечание:
Затянуть крышку корпуса таким образом, чтобы смотровое окно
оказалось над светодиодным индикатором.
Назначение/конфигу-
рация
