Если известна проводимость продукта, то установку
точки переключения можно выполнить в соответствии с
таблицей "Положение переключателя".
При замене блока электроники рекомендуется перенести
установку со старого блока на новый.
6
.4

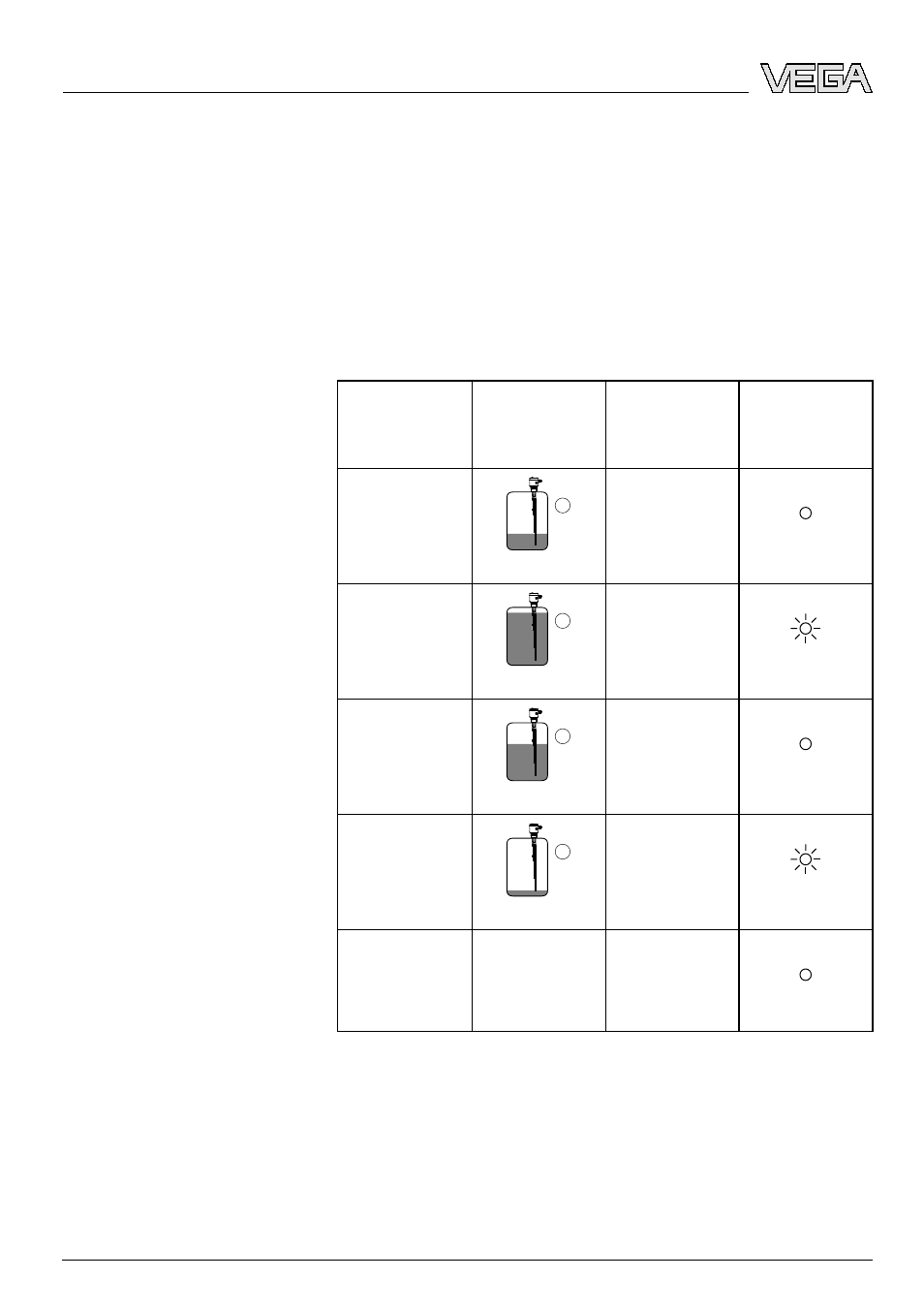

Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень
Состояние пе-
реключения
транзисторно-
го модуля E60T
Индикатор
состояния
Режим работы А
Защита от пере-
полнения
1
Транзистор про-
водит
Не горит
Режим работы А
Защита от пере-
полнения
2
Транзистор за-
перт
Горит
Режим работы В
Защита от сухо-
го хода
3
Транзистор про-
водит
Не горит
Режим работы В
Защита от сухо-
го хода
4
Транзистор за-
перт
Горит
Отключение пи-
тания
(
Режим работы
А/В)
Транзистор за-
перт
1
Сигнализация максимума - емкость пустая
2
Сигнализация максимума - емкость полная
3
Сигнализация минимума - емкость полная
4
Сигнализация минимума - емкость пустая
