6
Пуск в эксплуатацию
6
.1
Общие требования
На блоке электроники находятся следующие индикаторы
и переключатели:
l
DIL-
переключатель режимов работы
l
Переключатель для установки времени интеграции
l
Переключатель для установки проводимости
l
Световой индикатор состояния переключения
6
.2

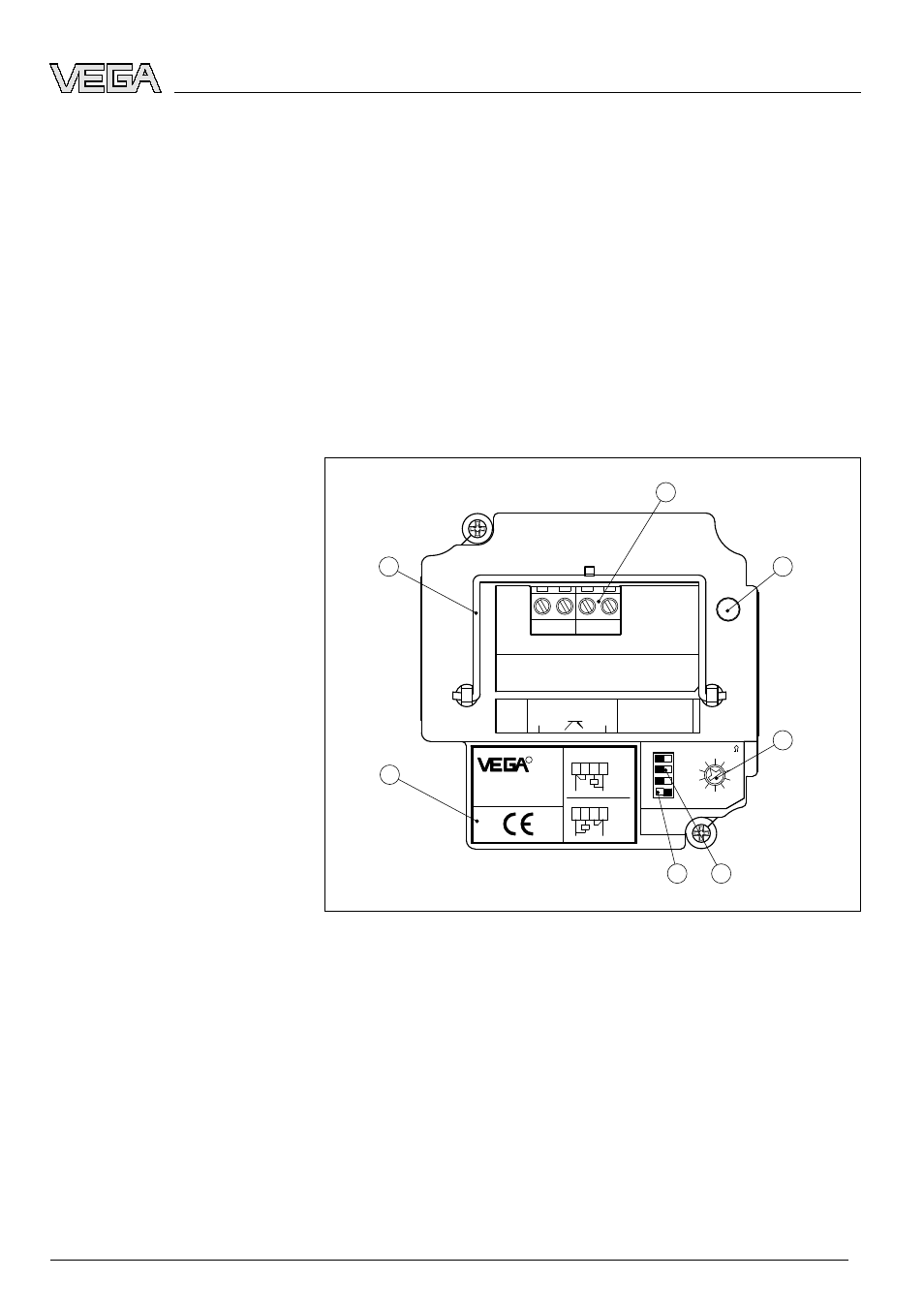

Элементы настройки
KON E66T
FUNCTION
1 2 3 4 PNP
+
-
1 2 3 4 NPN
+
-
I out
max.400mA
10...55VDC
+
-
3
4
1
2
max
min
K
TEST
0.1
TEST
300
100
30
0.3
1
3
10
A
2s
6s
12s
B
off
off
off
R
1
2
7
6
3
4
5
1
Соединительные клеммы
2
Индикатор состояния (светодиод)
3
Переключатель установки проводимости
4
Переключатель установки времени интеграции
5
Переключатель режимов работы (A/B) VEGAKON 66
6
Типовой шильдик
7
Тяговая скоба
Сигнал светового индикатора виден при закрытой
крышке прибора. Для выполнения установок сигнализа-
тора VEGAKON 66 нужно снять крышку корпуса, ослабив
с помощью отвертки четыре винта на верхней стороне
прибора.
Назначение/конфигурация
Индикатор состояния (2)
VEGAKON
66 - с транзисторным выходом
15
