5
.3
Схема подключения
1
2
-
+
3
4

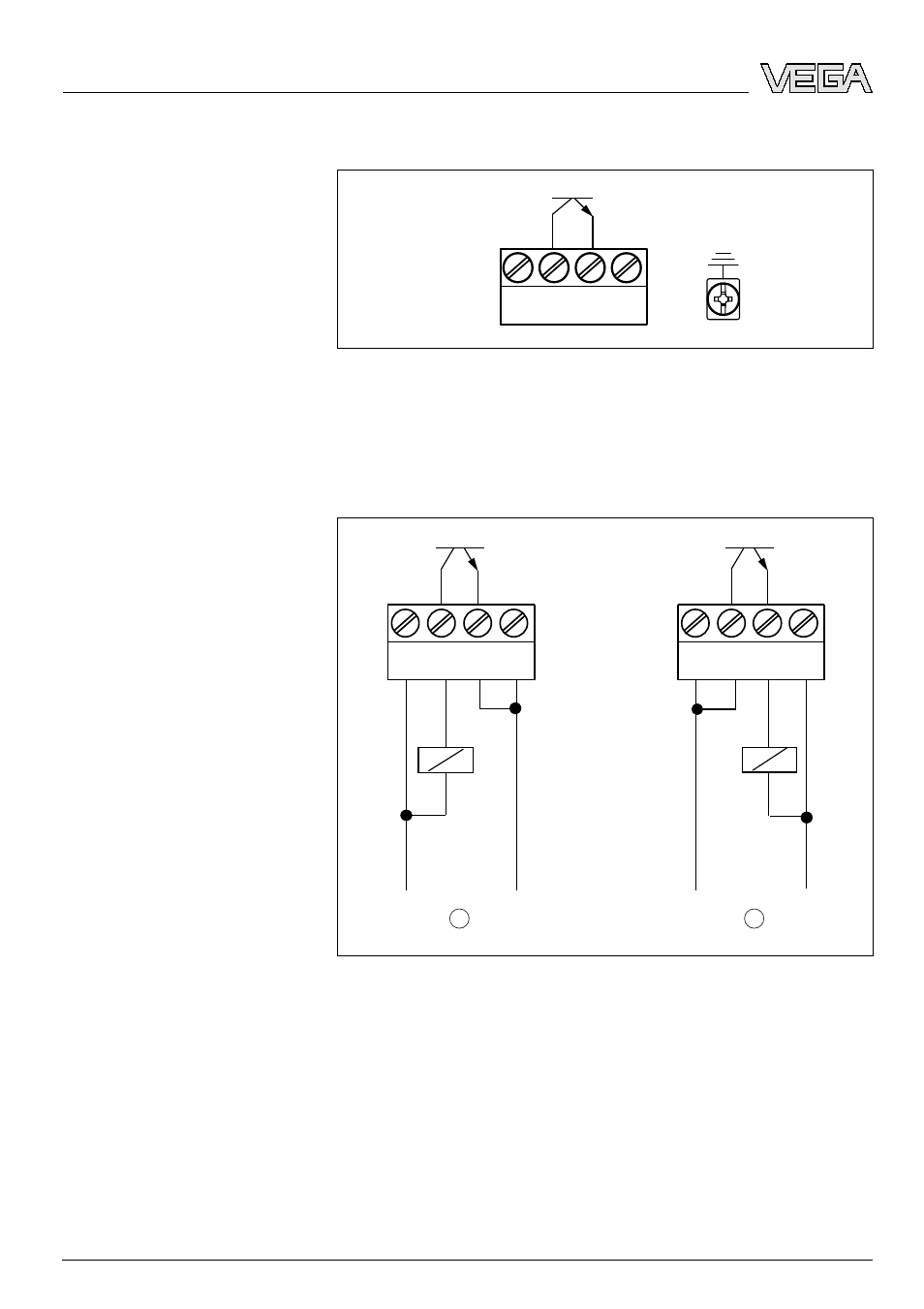

Рис. 5: Транзисторный выход
Транзистор переключает напряжение питания блока
электроники на бинарный вход контроллера или на
электрическую нагрузку. Потребитель (нагрузка) может
подключаться по типу PNP или NPN.
1
2
3
4
1
2
3
4
+
-
+
-
+
-
+
-
1
2
Рис. 6: Электроника с транзисторным выходом
1
Состояние NPN
2
Состояние PNP
Транзисторный выход без
электрического потенциала
Примеры переключения
14
VEGAKON
66 - с транзисторным выходом
Подключение к источнику питания
32650
-RU
-070802
