При погружении кольцевого электрода в проводящую жидкость
от измерительного электрода к электроду сравнения и элек-
троду нейтрализации протекают малые переменные токи (<1 mA).
2
4
3
1

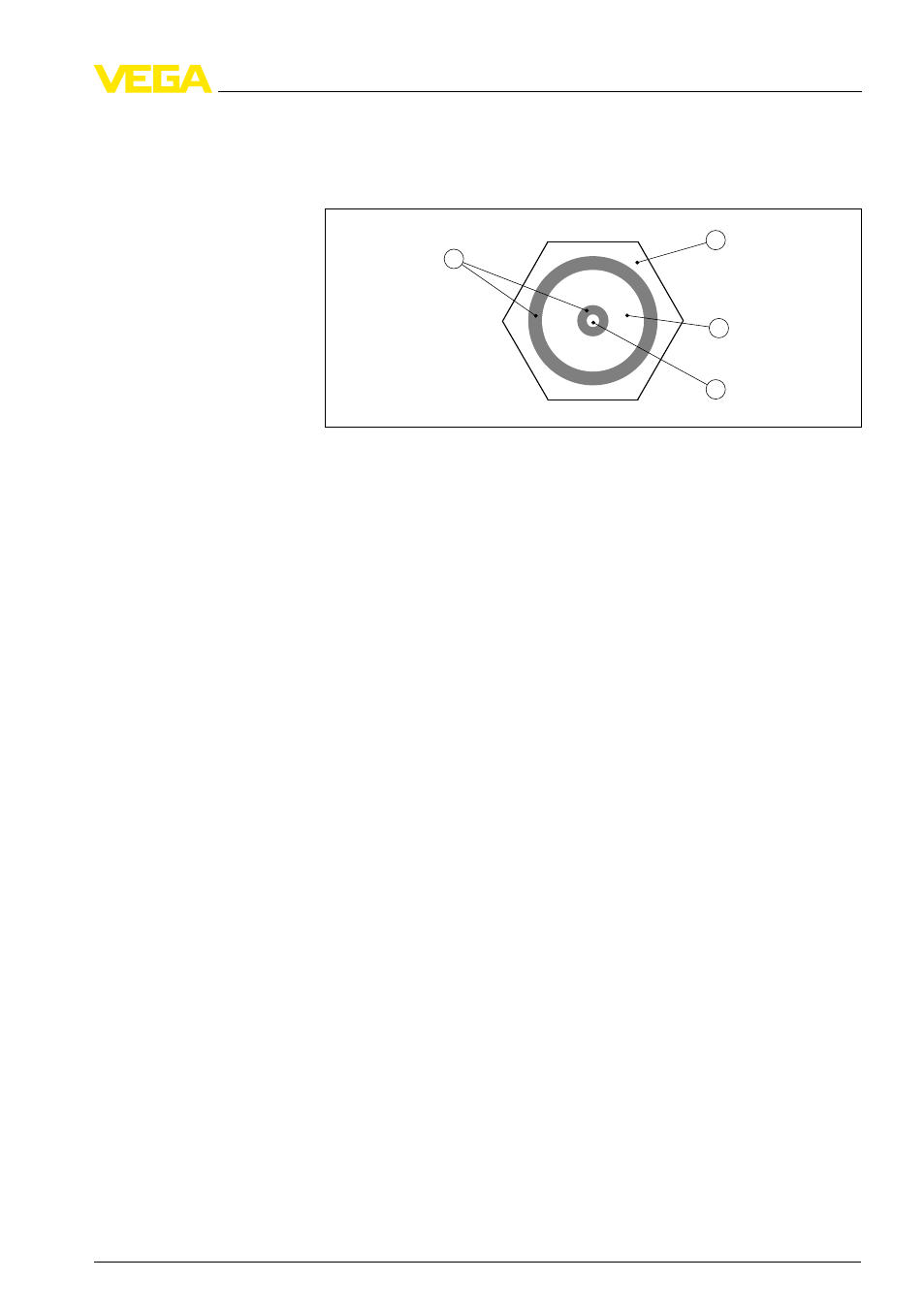

Рис. 2: Кольцевой электрод
1 Электрод сравнения (резьбовой штуцер)
2 Электрод нейтрализации
3 Измерительный электрод
4 Изоляция
Данные переменные токи измеряются по их амплитуде и
фазированию, и это измерение преобразуется в команду пере-
ключения.
Через электрод нейтрализации автоматически устраняются
помехи от накопления продукта, детектируется проводимость
жидкости и из этого выводится чувствительность точки пере-
ключения. Поэтому прибор не требует настройки.
VEGAKON 61 может использоваться для сигнализации уровня
жидкостей в очень широком диапазоне проводимости и вязко-
сти.
VEGAKON 61 является компактным прибором и может работать
без внешнего устройства формирования сигнала. Встроенная
электроника обрабатывает сигнал уровня и формирует сигнал
переключения, посредством которого можно прямо приводить в
действие подключенные устройства (например, аварийную сиг-
нализацию, контроллер, насос и т.п.).
Данные по питанию см. в п. "Технические данные".
3 .3 Настройка
Сигнализатор VEGAKON 61 является компактным прибором со
встроенным блоком электроники.
На блоке электроники находятся следующие индикаторы и
переключатели:
l Световой индикатор состояния переключения
l Переключатель режимов работы для выбора выходного
сигнала
Принцип действия
Питание
VEGAKON 61 • - реле (DPDT) 7
