6 Пуск в эксплуатацию
6 .1 Общее
На блоке электроники находятся следующие индикаторы и
переключатели:
l DIL- переключатель режимов работы
l Световой индикатор состояния переключения

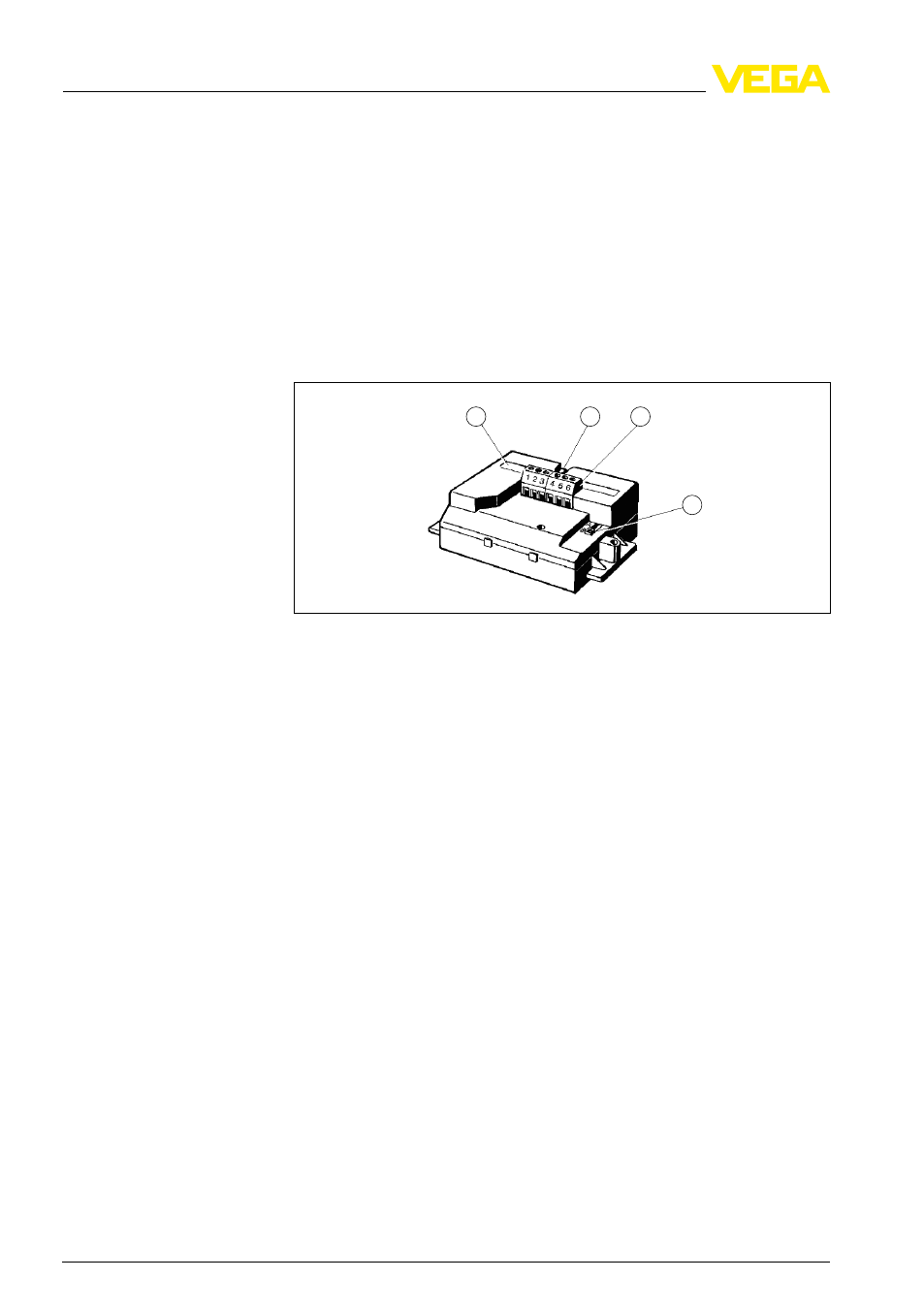

6 .2 Элементы настройки
1 2 3
4
1 Типовой шильдик
2 Индикатор состояния (светодиод)
3 Соединительные клеммы
4 Переключатель режимов работы (A/B)
Посредством переключателя режимов (A/B) можно выбрать
состояние переключения выхода в соответствии с Функцио-
нальной таблицей (A - сигнализация максимального уровня или
защита от переполнения, B - сигнализация минимального уровня
или защита от сухого хода).
Сигнал светового индикатора виден при закрытой крышке
прибора. Для выполнения установок сигнализатора VEGAKON 61
нужно снять крышку корпуса, ослабив с помощью отвертки
четыре винта на верхней стороне прибора.
6 .3 Таблица функций
В таблице ниже приведены состояния переключения в зависи-
мости от установленного режима работы и уровня.
Назначение/конфигу-
рация
Переключатель режи-
мов работы (4)
Индикатор состояния
(2)
