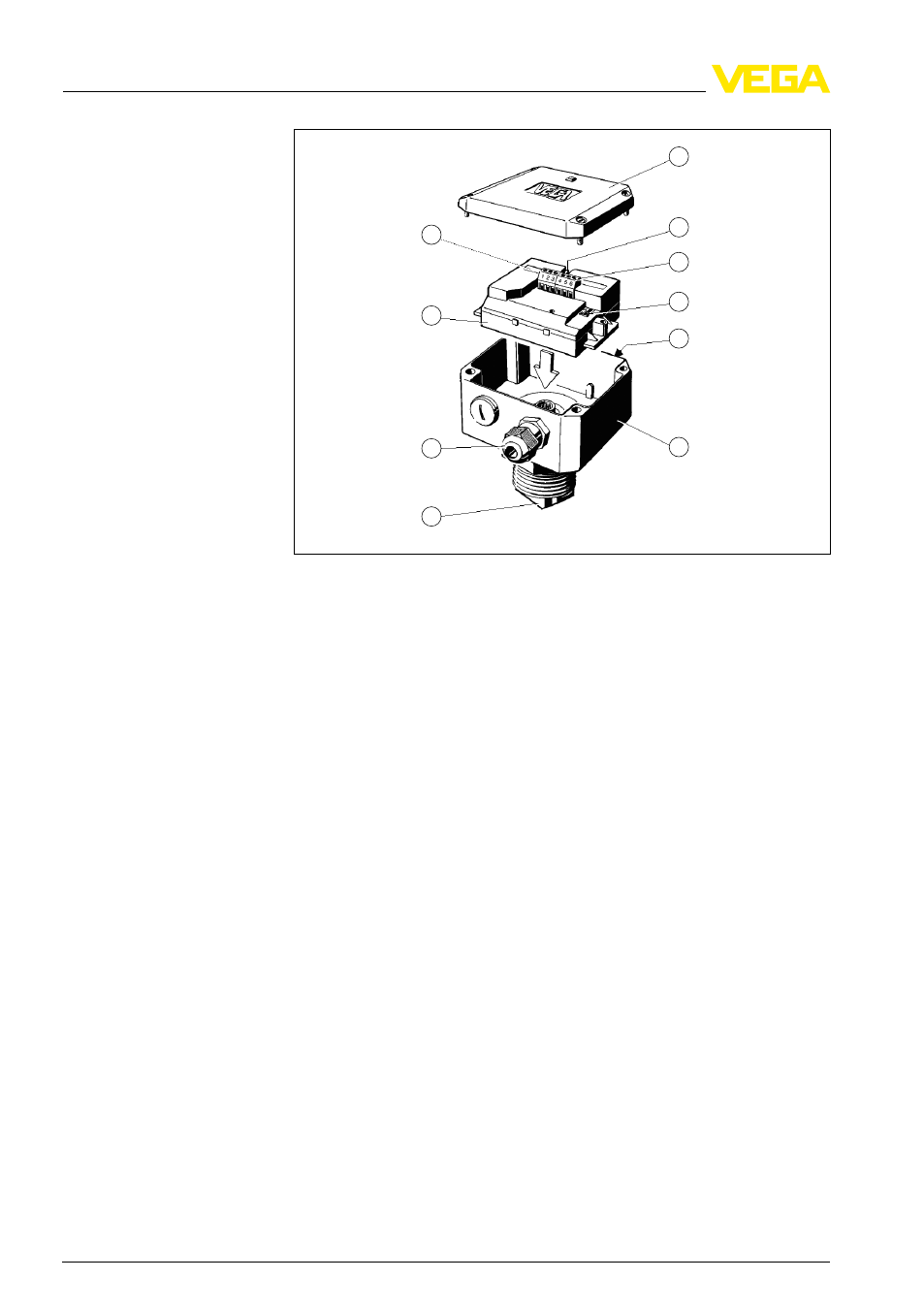

Крышка корпуса
2
Индикатор состояния (светодиод)
3
Соединительные клеммы
4
Переключатель режимов работы (A/B)
5
Типовой шильдик VEGAKON 61
6
Корпус прибора
7
Электрод
8
Кабельный ввод
9
Блок электроники
10
Типовой шильдик блока электроники
5
.3
Подключение релейного модуля
Служит для переключения внешних источников напряжения на
реле, контакторы, магнитные клапаны, световую и звуковую
сигнализацию и т.д.
Релейный выход с су-
хим контактом
12
VEGAKON
61 • - реле (DPDT)
5 Подключение к источнику питания
32647
-RU
