7
Пуск в эксплуатацию с помощью
PACTware и другого программного
обеспечения для настройки
7
.1
Подключение ПК
3
1
2

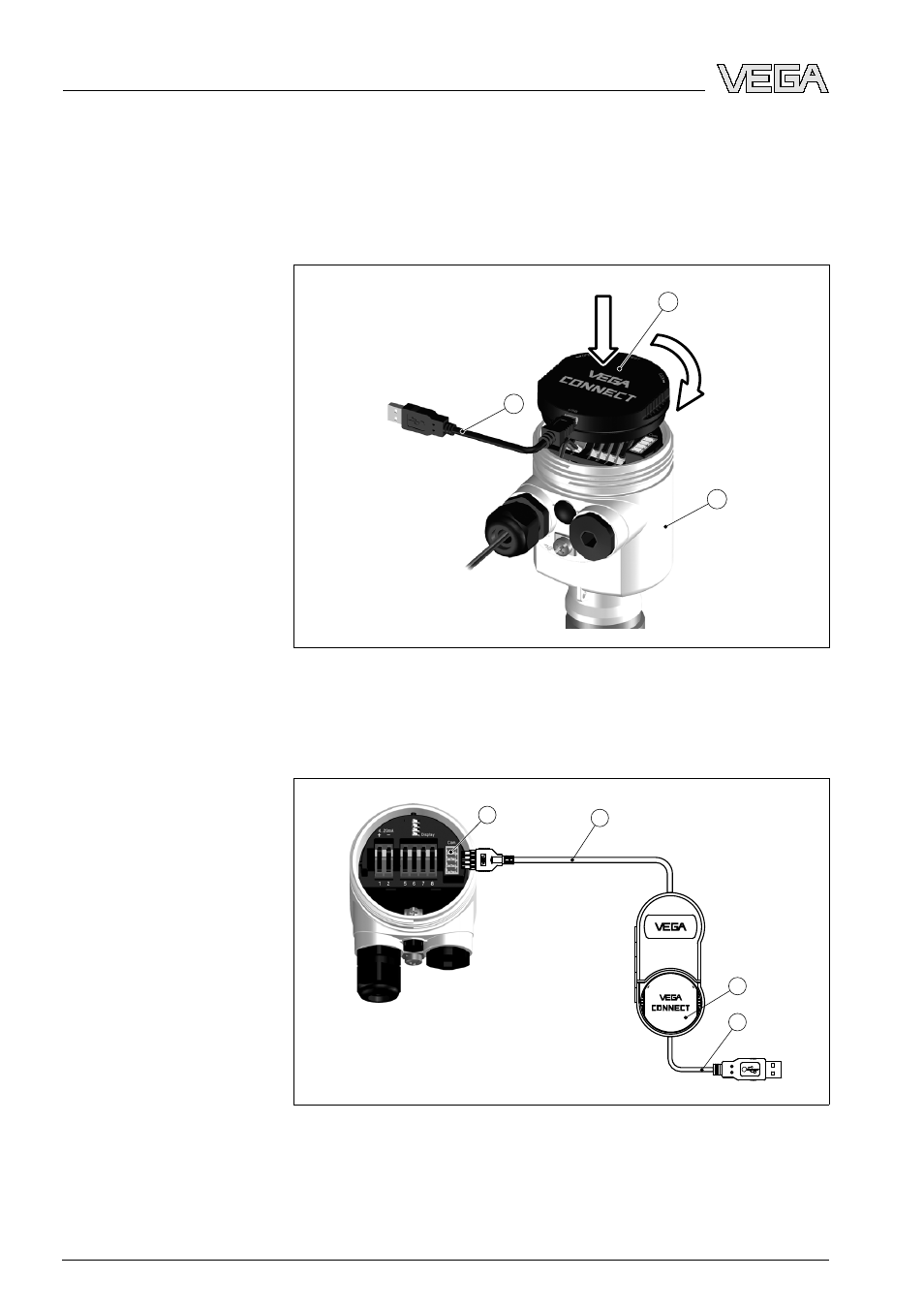

Рис. 31: Подключение ПК через VEGACONNECT прямо на датчике
1
Кабель USB к ПК
2
VEGACONNECT
3
Датчик
1
2
3
4
OPEN
TWIST
USB
LOCK
Рис. 32: Подключение через подключенный внешне VEGACONNECT
1
Интерфейс шины I²C (Com.) на датчике
2
Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3
VEGACONNECT
4
Кабель USB к ПК
VEGACONNECT
прямо
на датчике
VEGACONNECT
под-
ключен внешне
46
VEGAPULS
67 • Foundation Fieldbus
7 Пуск в эксплуатацию с помощью PACTware и другого программного
обеспечения для настройки
