3
1
2
Display
1 2 I²C

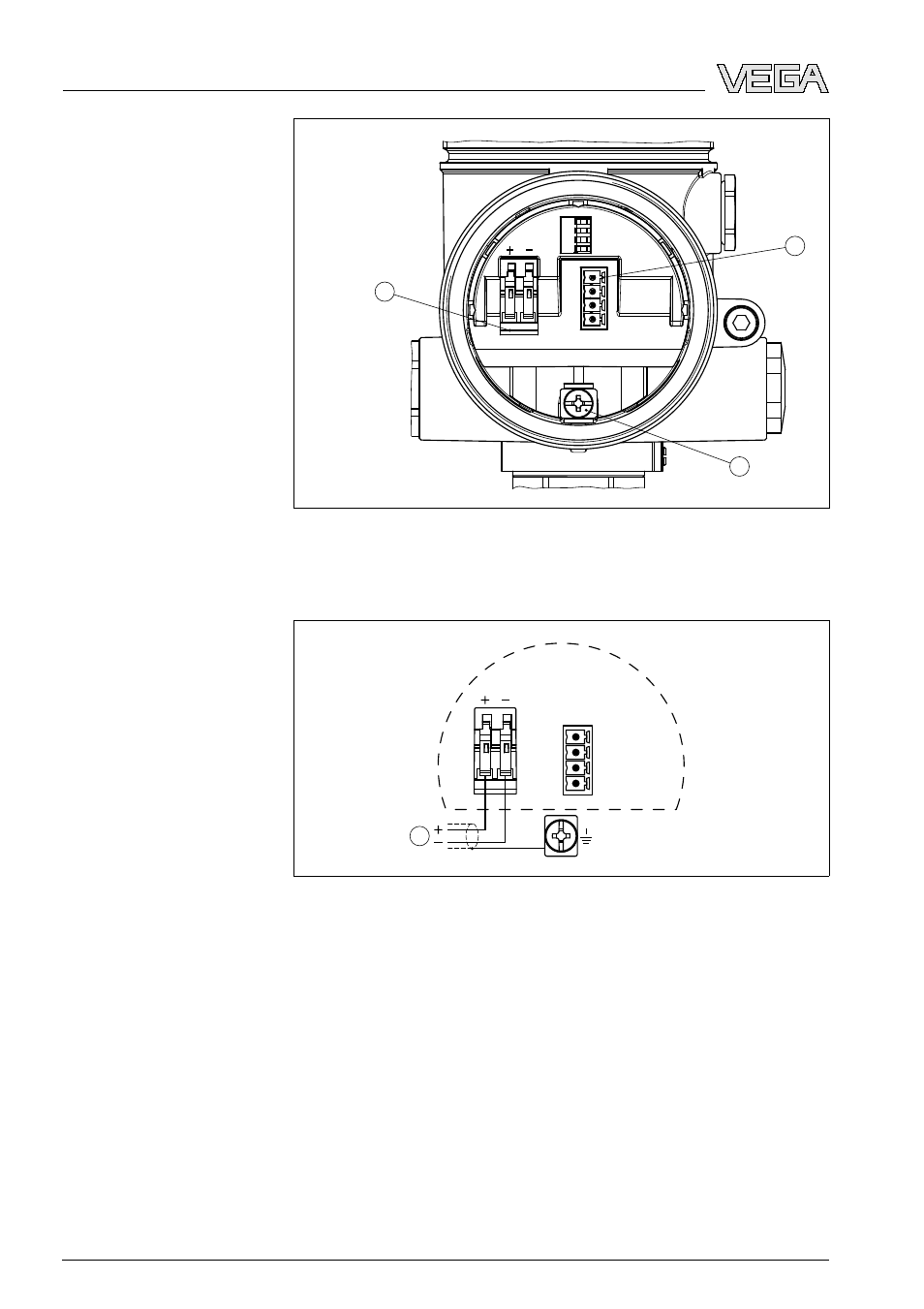

Рис. 26: Отсек подключения (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Подпружиненные контакты для источника питания
I2C
1
1 2
Рис. 27: Схема подключения (двухкамерный корпус)
1 Питание/Выход сигнала
Отсек подключения
Схема подключения
32 VEGAPULS 67 • Foundation Fieldbus
5 Подключение к источнику питания
32941
-RU
-090730
