5 .5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2

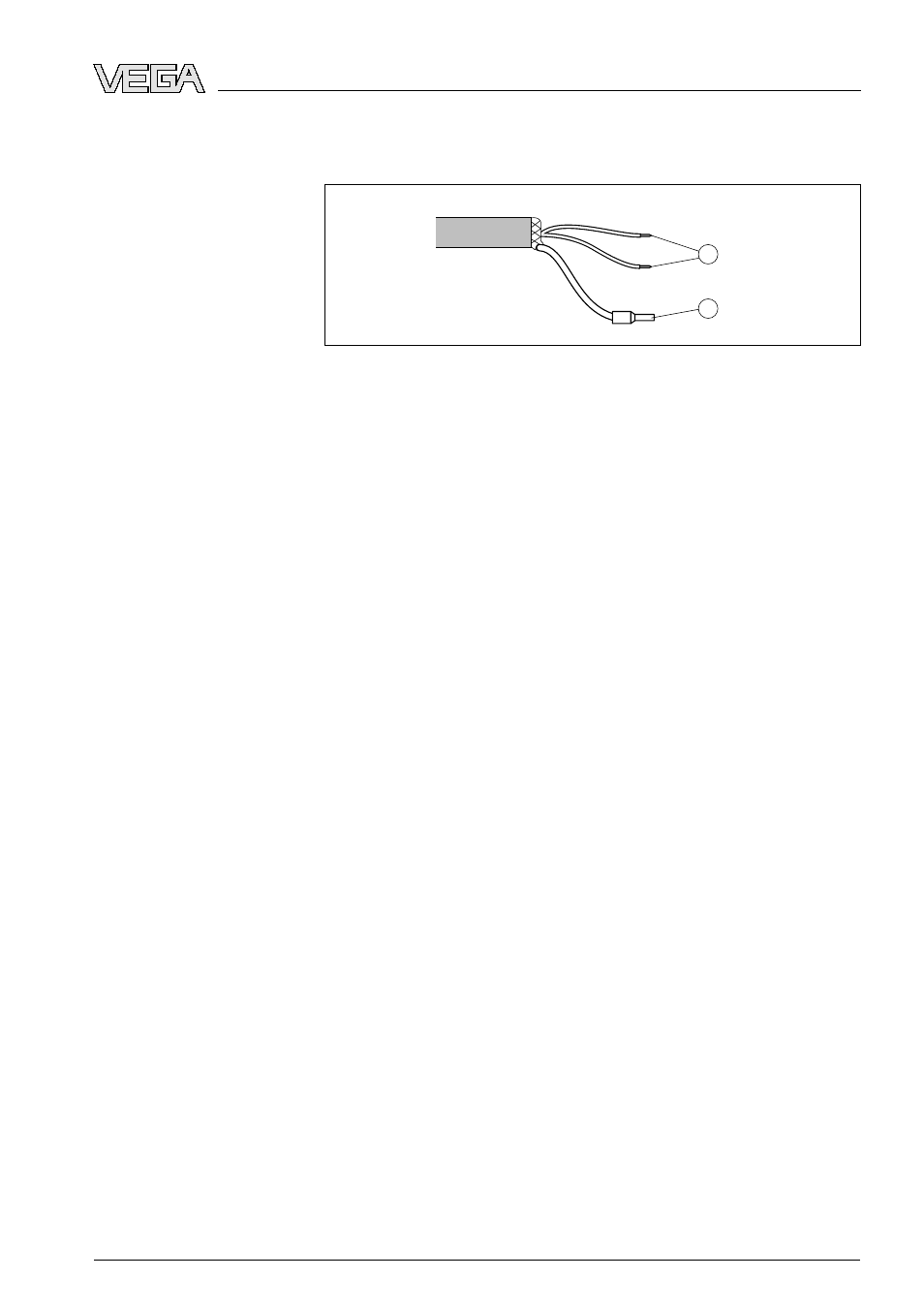

Рис. 28: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала
2 Экранирование
5 .6 Фаза включения
После подключения VEGAPULS 67 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора и происходит следующее:
l Внутренняя проверка электроники
l Индикация типа устройства, версии ПО и тега (обозначения)
датчика
l кратковременное обращение байта состояния в значение
неисправности.
Затем отображается текущее измеренное значение и выдается
соответствующий цифровой сигнал.
1)
1) Значения соответствуют текущему уровню и уже выполненным
установкам, например заводской установке.
Назначение проводов
соединительного кабе-
ля
Фаза включения
VEGAPULS 67 • Foundation Fieldbus 33
