2
1
3

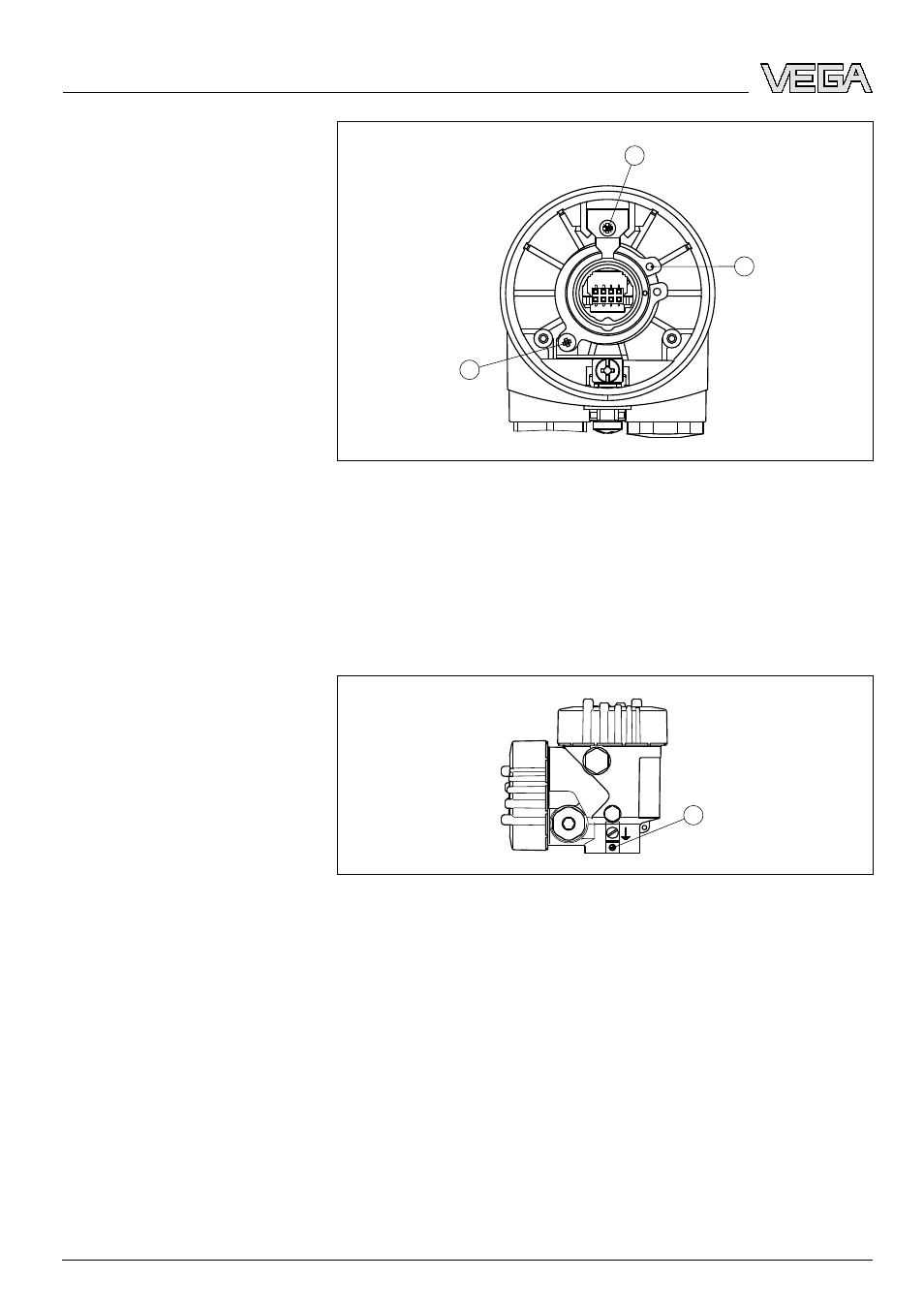

Рис. 5: Положение винтов и стопорного кольца на пластиковом куорпусе
1
Винт ограничительного уголка
2
Винт стопорного кольца
3
Стопорное кольцо
2
Клещами открыть и снять стопорное кольцо.
3
У алюминиевого двухкамерного корпуса и корпуса из
нержавеющей стали ослабить стопорный винт на
цоколе.
1
Рис. 6: Двухкамерный корпус
1
Положение стопорного винта
4
Снять корпус.
4
.7
Порядок монтажа нового корпуса
1
Надеть новый корпус.
2
У алюминиевого двухкамерного корпуса и корпуса из
нержавеющей стали с помощью крестообразной
отвертки затянуть стопорный винт на цоколе.
3
С помощью крестообразной отвертки (размер 1)
затянуть винты ограничительного уголка и стопорного
кольца.
12
Запасной корпус для устройств plics
Монтаж
31150
-RU
-070423
