1 Отключить питание.
2 Отвинтить крышку отсека электроники, а также - у
двухкамерного корпуса - крышку отсека подключения.
3 Отключить провода от контактов в соответствии с
руководством по эксплуатации датчика.
4 С помощью отвертки (звездообразной T 10 или
крестообразной 2) ослабить оба крепежных винта.
2
1

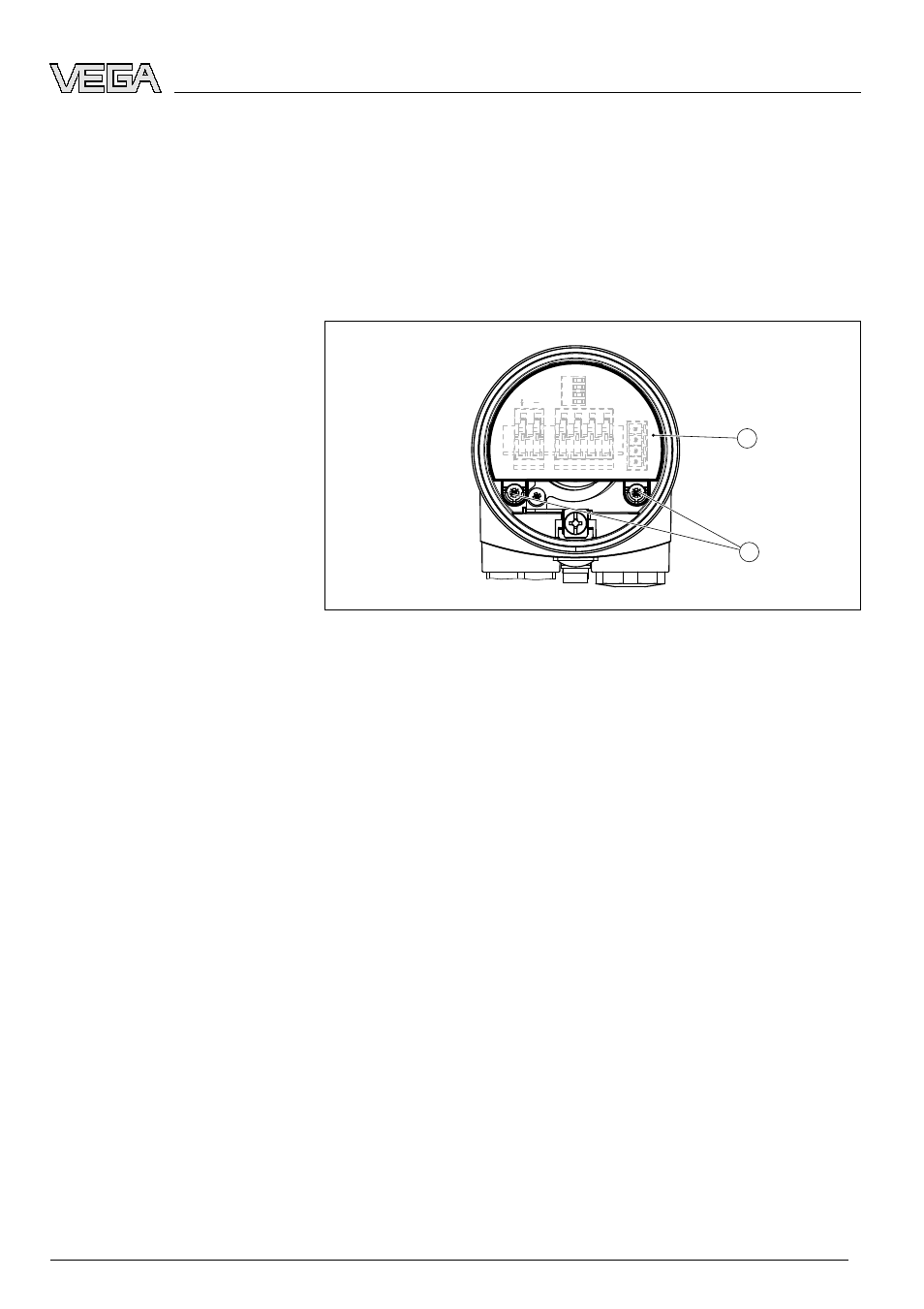

Рис. 4: Крепежные винты
1
Блок электроники
2 Крепежные винты (2 шт.)
5 Вынуть блок электроники, удерживая его за рычажки.
Выполнить следующее:
1 С помощью крестообразной отвертки (размер 1)
ослабить винты ограничительного уголка и стопорного
кольца.
Снятие корпуса
Запасной корпус для устройств plics 11
Монтаж
