l
PLICSGEH2K64..V5 (5 =
Вид взрывозащиты AX, AK по
каталогу VEGA)
l
PLICSGEH2K64..V6 (6 =
Вид взрывозащиты GX по
каталогу VEGA).
Двухкамерный корпус PLICSGEH2K64..P подходит только
для VEGASON 64, 65 и 66. Имеются следующие
исполнения корпуса:
l
PLICSGEH2K64..PX (X =
без взрывозащиты)
l
PLICSGEH2K64..P5 (5 =
Вид взрывозащиты GX по
каталогу VEGA)
l
PLICSGEH2K64..P6 (6 =
Вид взрывозащиты AX, AK по
каталогу VEGA).
4
.6
Порядок демонтажа имеющегося корпуса
Сначала необходимо демонтировать блок электроники и
снять имеющийся корпус.
Блок электроники находится в отсеке электроники. На
рисунках ниже показано расположение отсека
электроники в однокамерном и двухкамерном корпусе.
1

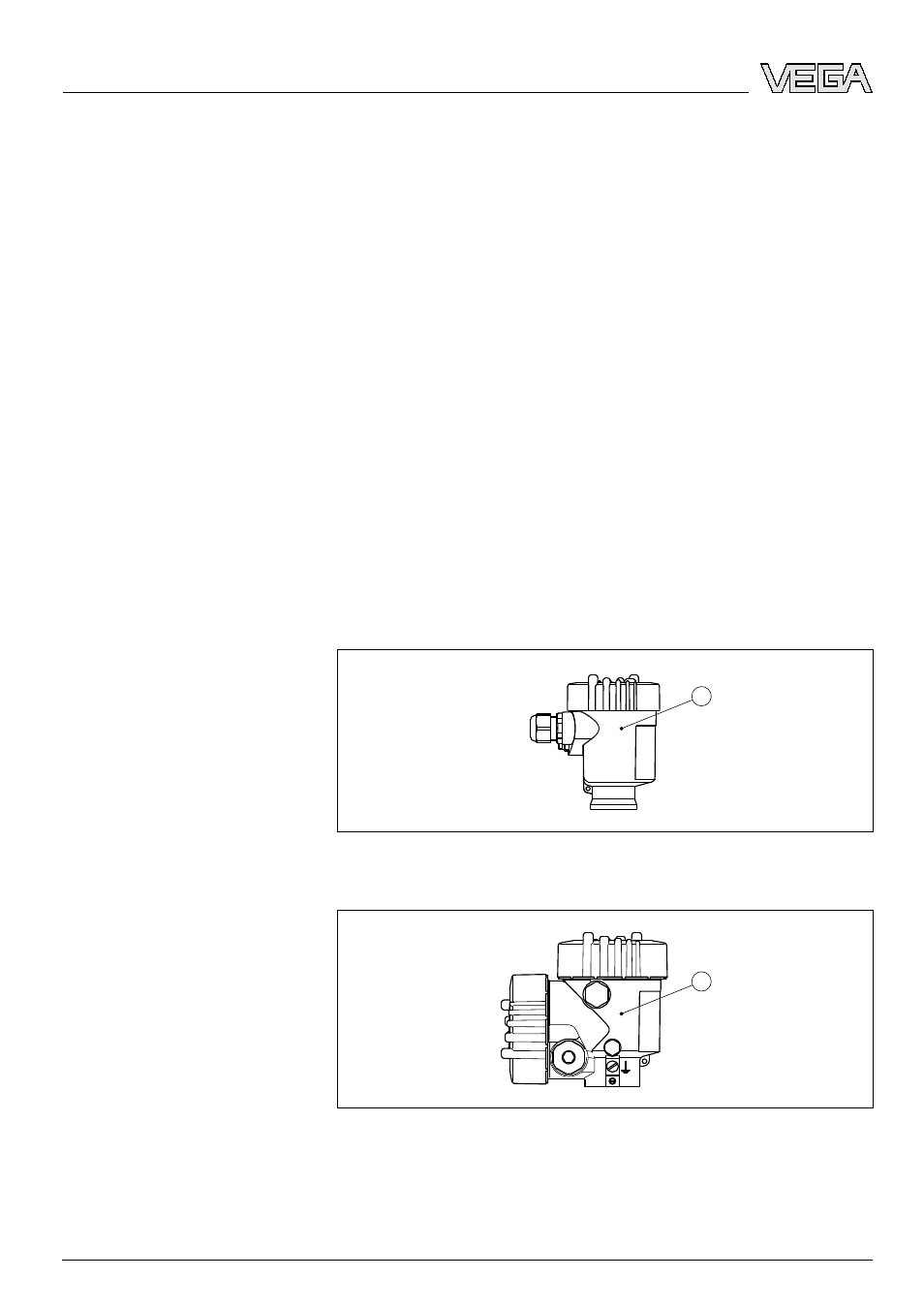

Рис. 2: Однокамерный корпус
1
Расположение отсека электроники
1
Рис. 3: Двухкамерный корпус
1
Расположение отсека электроники
Выполнить следующее:
Profibus PA/Foundation
Fieldbus четырехпроводный
Демонтаж блока электро-
ники
10
Запасной корпус для устройств plics
Монтаж
