Ai (pa-out), Температура, Additional cyclic value – Инструкция по эксплуатации VEGA VEGASON 66 Profibus PA
Страница 63: Free place
m(d)
%
Lin%
Min-Max
adjustment
Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 1
Secondary
Value 2
Target
Mode
Failure
mode
Alarms
Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value

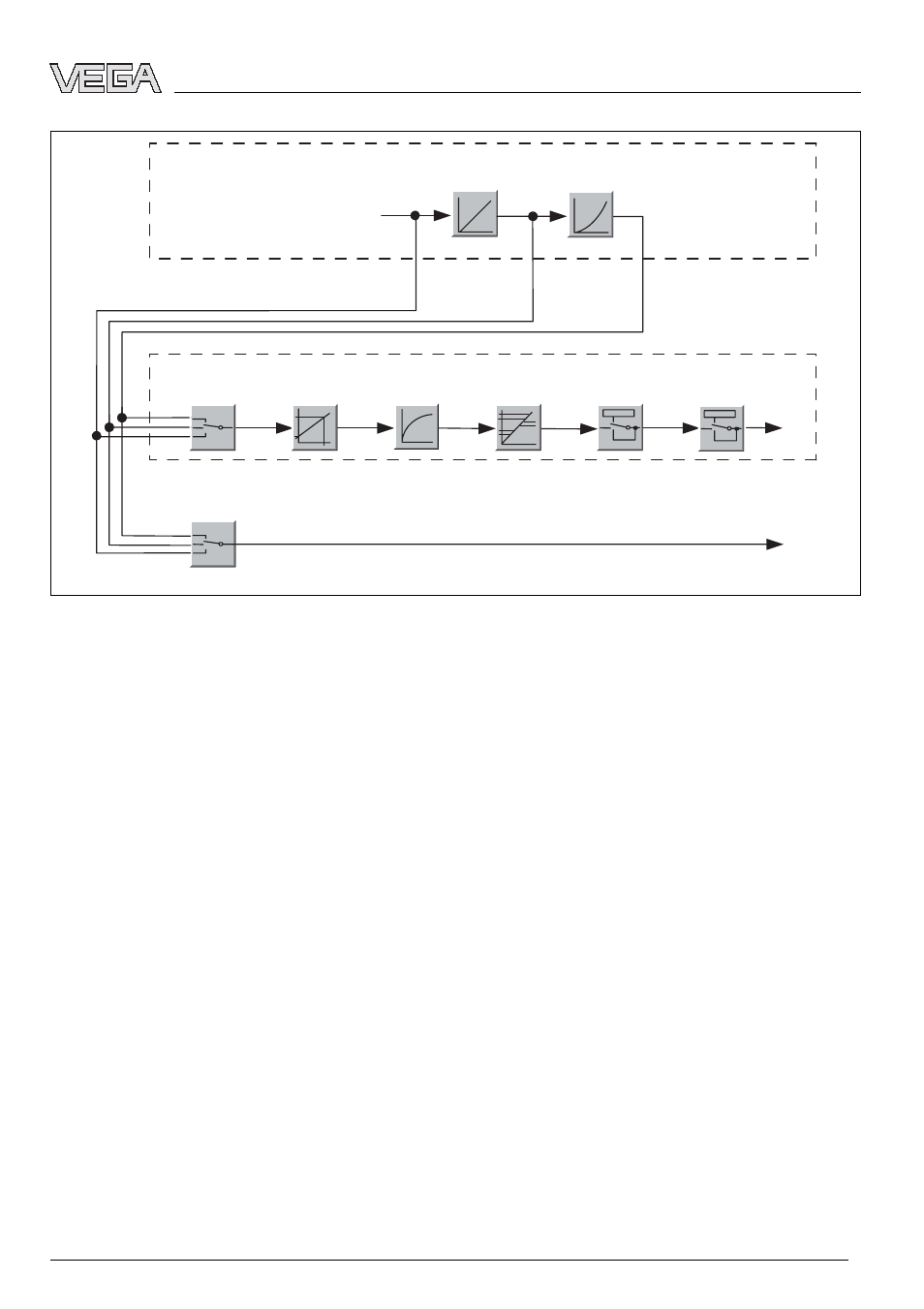

Рис. 26: VEGASON 66: Блок-схема со значением AI (PA-OUT) и дополнительным циклическим
значением
TB Transducer Block
FB Function Block
Модули датчиков PA
Для циклическойпередачи данных VEGASON 66 имеет следующие модули:
l
AI (PA-OUT)
-
Значение PA-OUT функционального блока FB1 после пересчета
l
Температура
-
Значение PA-OUT функционального блока FB2 после пересчета
l
Additional Cyclic Value
-
Дополнительное циклическое значение (зависит от источника)
l
Free Place
-
Данныймодуль применяется в том случае, если какое-либо значение не
должно использоваться в блоке данных, передаваемом при циклическом
обмене (напр., замещающее значение температуры или дополнительное
циклическое значение)
Активными могут быть максимум три модуля. С помощью ПО для
конфигурирования мастера Profibus посредством этих модулейможно
определить структуру передаваемых циклически блоков данных. Порядок
такого определения зависит от используемого ПО для конфигурирования.
