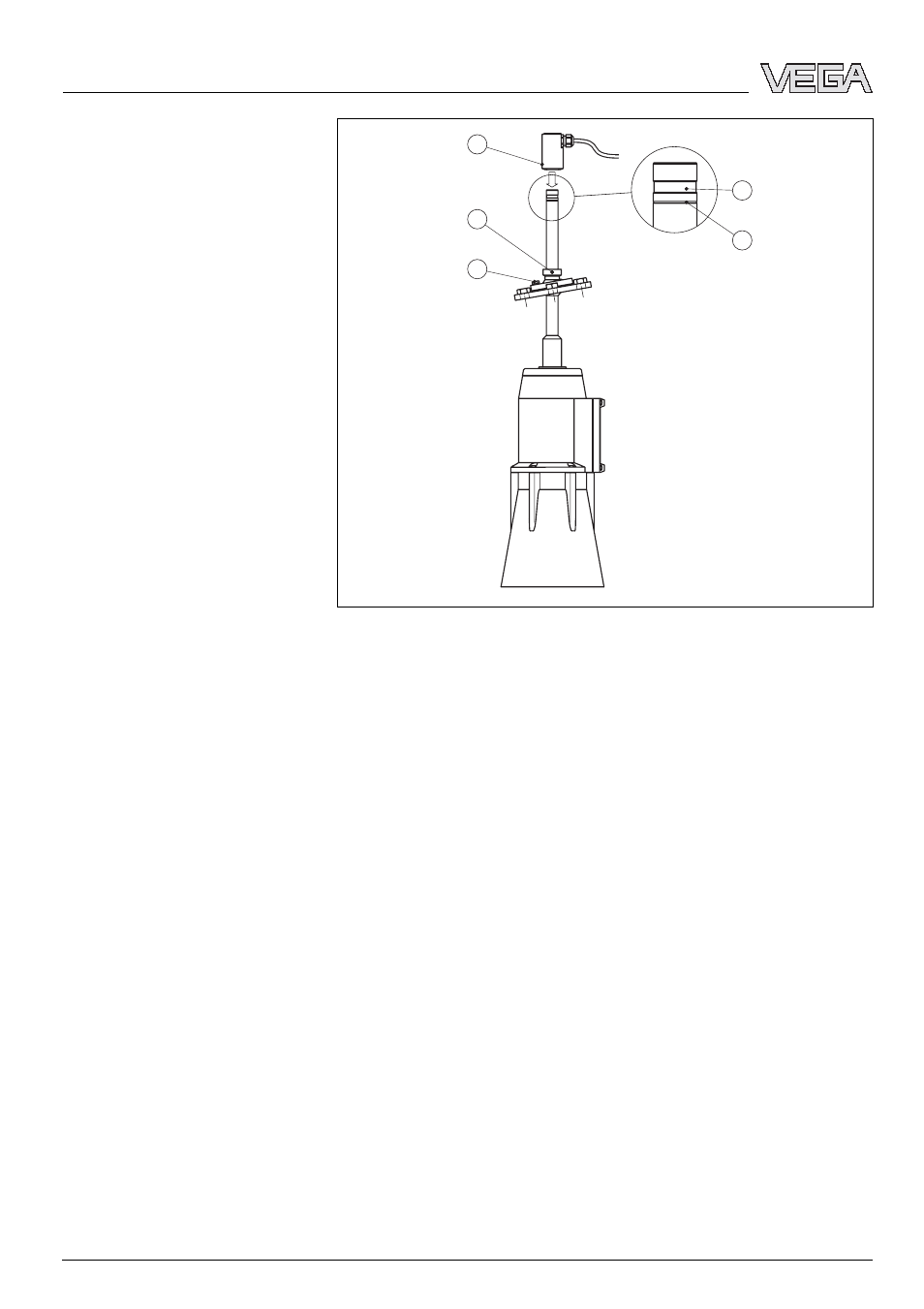

Рис. 6: Сборка - Исполнение С
1 Паз для фиксации соединительного цилиндра
2 Метка
3 Зажимный винт поворотного крепления (шестигранная
головка SW 13)
4 Потайные винты фиксирующего кольца (торцовый
шестигранный ключ - размер 4)
5 Зажимные винты соединительного цилиндра (торцовый
шестигранный ключ - размер 4)
Прибор в исполнении D поставляется в виде
комплекта из трех частей: преобразователя звука,
кабеля преобразователя звука и электроники для
монтажа на стене.
Для сборки прибора выполнить следующее:
1 Ослабить шестигранную гайку (3) на трубке
преобразователя звука.
2 Трубку преобразователя звука вставить снизу в
монтажное отверстие G1A.
3 Завинтить (SW 46) шестигранную гайку (3).
Монтаж - Исполнение D
