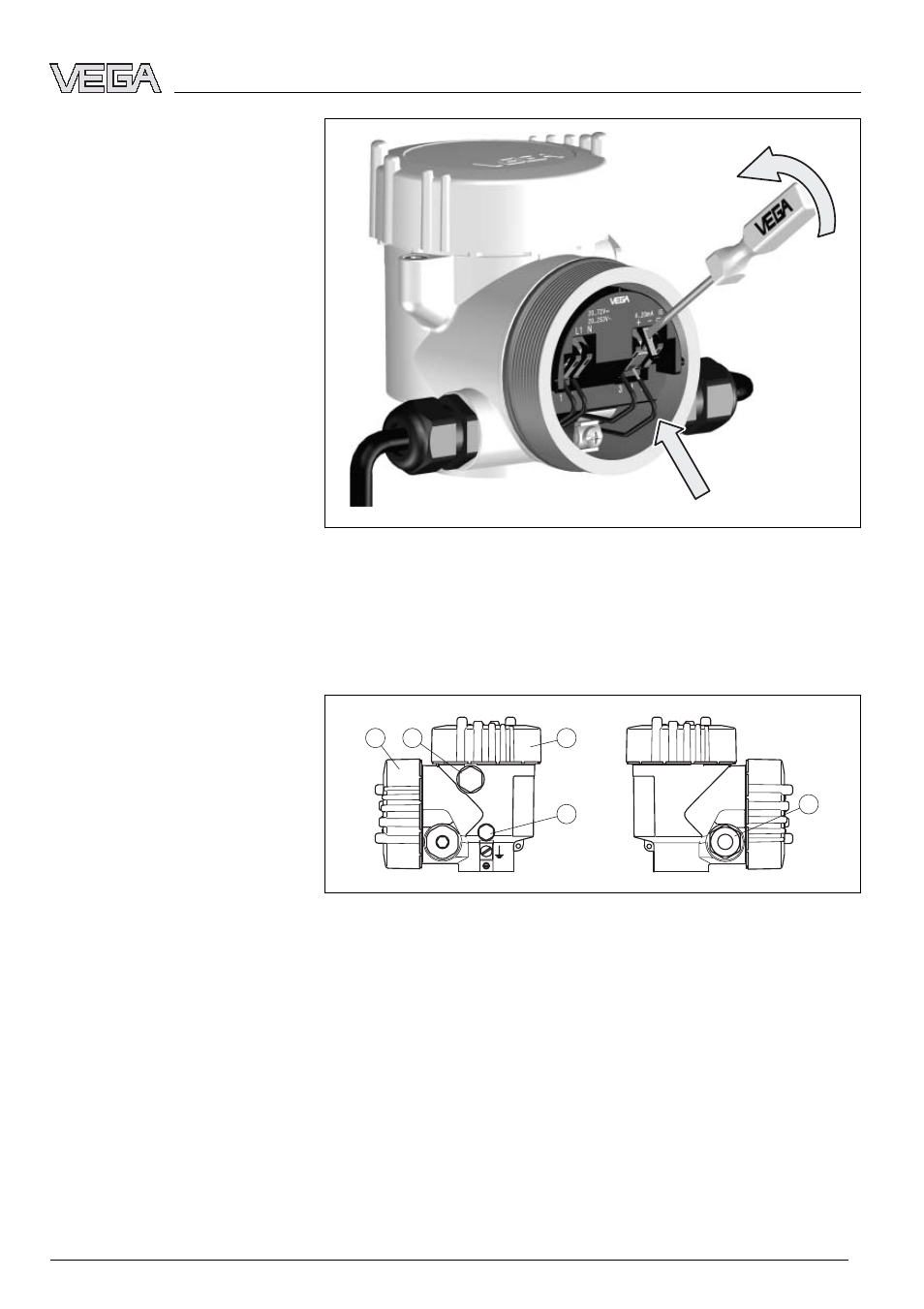

Рис. 16: Подключение: шаги 5 и 6
5.3 Схемы подключения (двухкамерный
корпус)
1
2
3
4
5
Рис. 17: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12x1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтр для выравнивания давления
5 Кабельный ввод или штекерный разъем
Общийвид
VEGASON 66 - Profibus PA
31
Подключение к источнику питания
28789
-RU
-050331
