10 Приложение
VEGACAL 63 • Profibus PA
30028-R
U-131015
Идентификационный номер
Каждое устройство Profibus получает от Организации пользователей Profibus (PNO)
однозначный идентификационный номер (ID-номер). Этот ID-номер содержится также
в имени соответствующего файла GSD. Уровнемеру VEGACAL 63 присвоен ID-номер
0x076E(hex), и ему соответствует файл GSD „CL__076E.GSD“. Дополнительно к файлу GSD
со спецификацией устройства определенного производителя PNO предоставляет также
общий файл GSD со спецификацией профиля. Для VEGACAL 63 используется общий файл
GSD „PA139700.GSD“. При использовании общего файла GSD необходимо с помощью
соответствующего драйвера устройства DTM перенастроить датчик на идентификационный
номер по спецификации профиля. По умолчанию датчик работает с ID-номером по
спецификации производителя.
Циклическая передача данных
Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений
из датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ
контроллер.
pF % Lin%
Min-Max
adjustment
Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 2
Secondary
Value 1
Target
Mode
Failure
mode
Alarms Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value

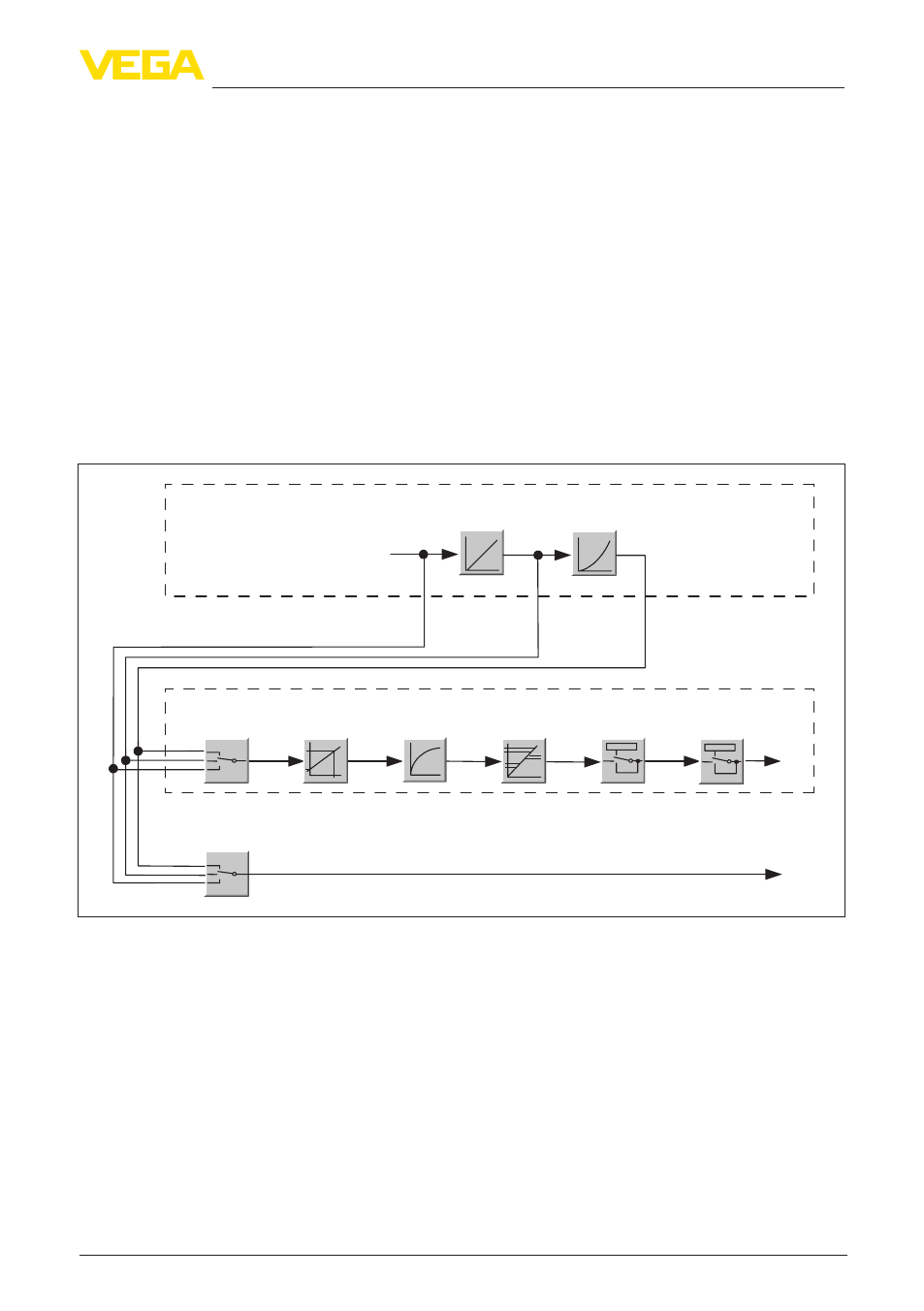

Рис. 25: VEGACAL 63: Блок-схема со значением AI (PA-OUT) и дополнительным циклическим значением
TB Transducer Block
FB Function Block
Модули датчиков PA
Для циклической передачи данных VEGACAL 63 имеет следующие модули:
•
AI (PA-OUT)
– Значение PA-OUT функционального блока FB1 после пересчета
•
Additional Cyclic Value
– Дополнительное циклическое значение (зависит от источника)
•
Free Place
