5 Подключение к источнику питания
VEGACAL 63 • Profibus PA
30028-R
U-131015
I2C
Display
1
1 2 5 6 7 8

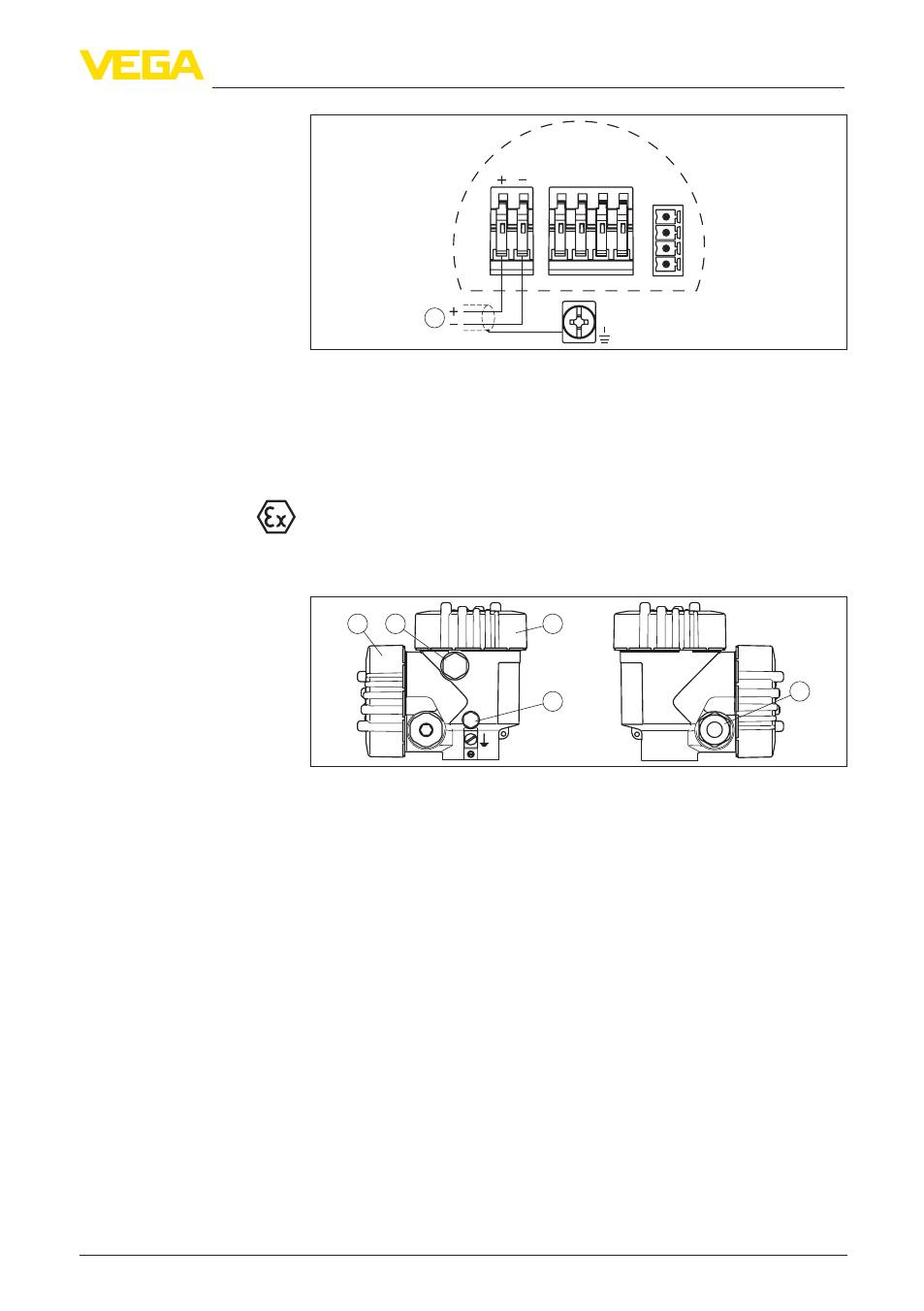

Рис. 10: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки и схемы ниже действительны для приборов в
исполнении без взрывозащиты, а также для приборов в
искробезопасном исполнении (Ex ia). Схемы для исполнения Ex
d даны в следующем параграфе.
1 2 3
4
5
Рис. 11: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
Схема подключения
Обзор корпусов
