20
5 Подключение к источнику питания
VEGACAL 63 • Profibus PA
30028-R
U-131015
5
5
5 5
1 2
4
3

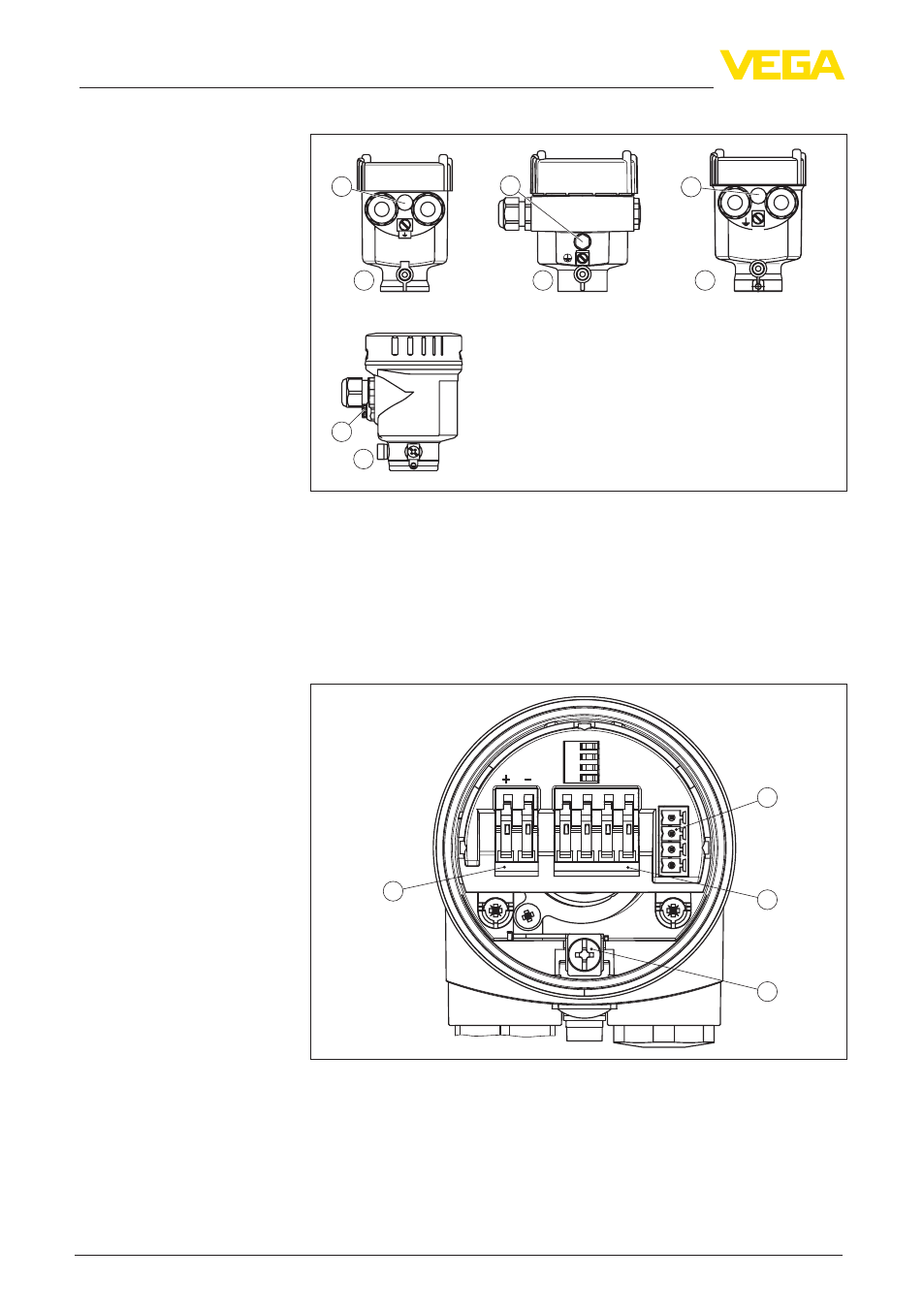

Рис. 8: Однокамерный корпус из различных материалов
1 Пластик
2 Алюминий
3 Нержавеющая сталь, точное литье
4 Нержавеющая сталь, электрополированный
5 Фильтрующий элемент для компенсации давления воздуха (для
корпуса из любого материала). Заглушка (для корпуса из алюминия
или нержавеющей стали) при исполнении IP 66/IP 68, 1 bar
I²C
Display
1 2 5 6 7 8
3
4
1
2
Рис. 9: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Пружинные контакты для источника питания
Обзор корпусов
Отсек электроники и
подключения
