2
1

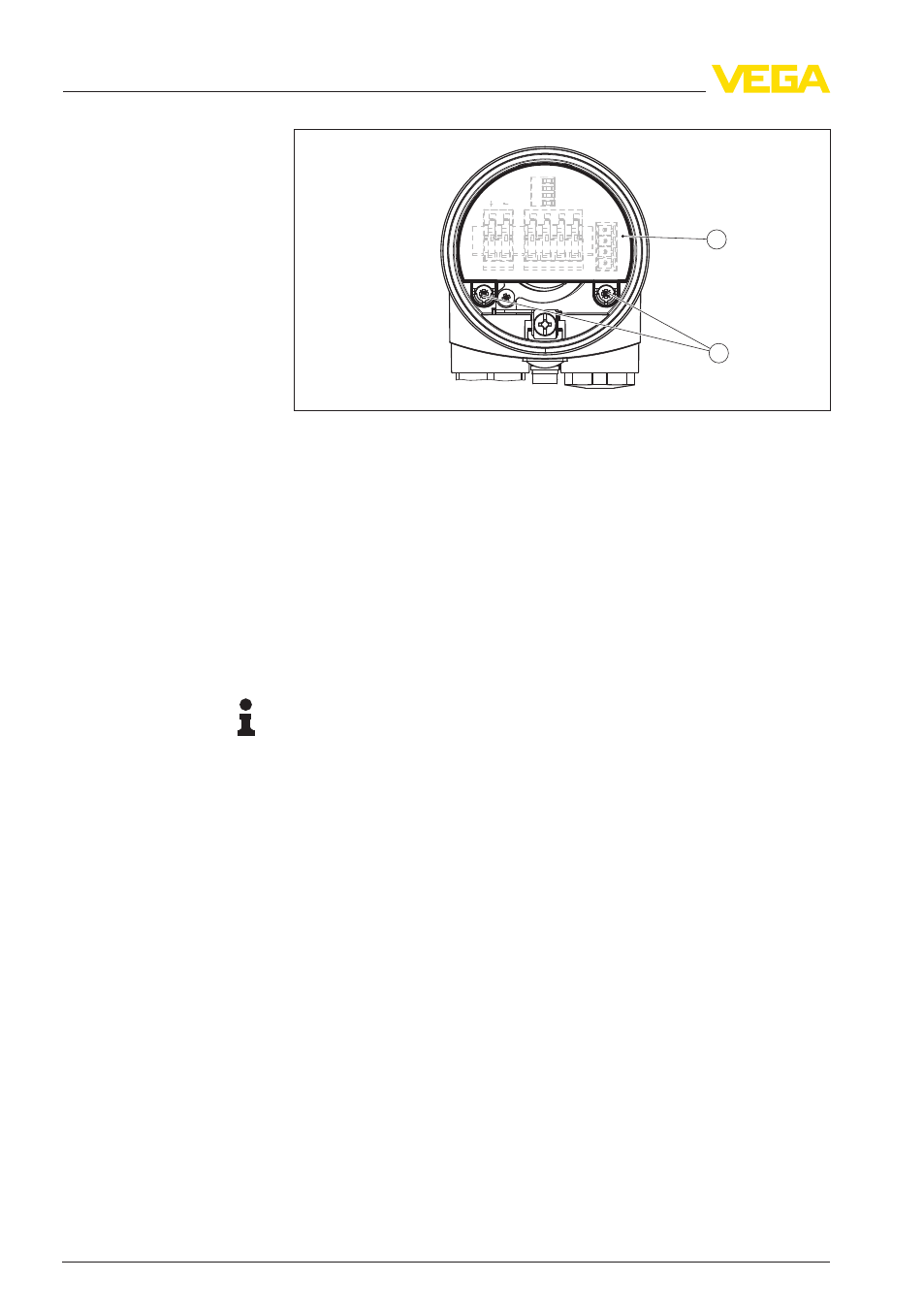

Рис. 27: Крепежные винты
1 Блок электроники
2 Крепежные винты (2 шт.)
6 Вынуть старый блок электроники.
7 Новый блок электроники сравнить со старым. Типовая
табличка нового блока должна соответствовать типовой
табличке старого блока, прежде всего для устройств во
взрывоопасных зонах.
8 Сравнить установки обоих блоков электроники. Установки
настроечных элементов на новом блоке электроники должны
быть такими же, как на старом блоке.
Информация:
Не следует поворачивать корпус при замене электроники, иначе
штекер электронного блока может оказаться в неправильном
положении.
9 Аккуратно вставить новый блок электроники. Штекер блока
должен занять правильное положение.
10 С помощью отвертки (крестообразной T10 или плоской 4)
завернуть и затянуть оба крепежных винта.
11 Провода вставить в открытые контакты в соответствии со
схемой подключения.
12 Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
13 Слегка потянув за провода, проверить надежность их
закрепления в контактах.
14 Кабельный ввод проверить на уплотнение. Уплотняющее
кольцо должно полностью облегать кабель.
15 Завинтить крышку корпуса.
Замена блока электроники произведена.
7 .4 Ремонт прибора
При необходимости ремонта сделать следующее:
24 VEGAVIB 63 • - реле (DPDT)
