1
4 4 4
2 3

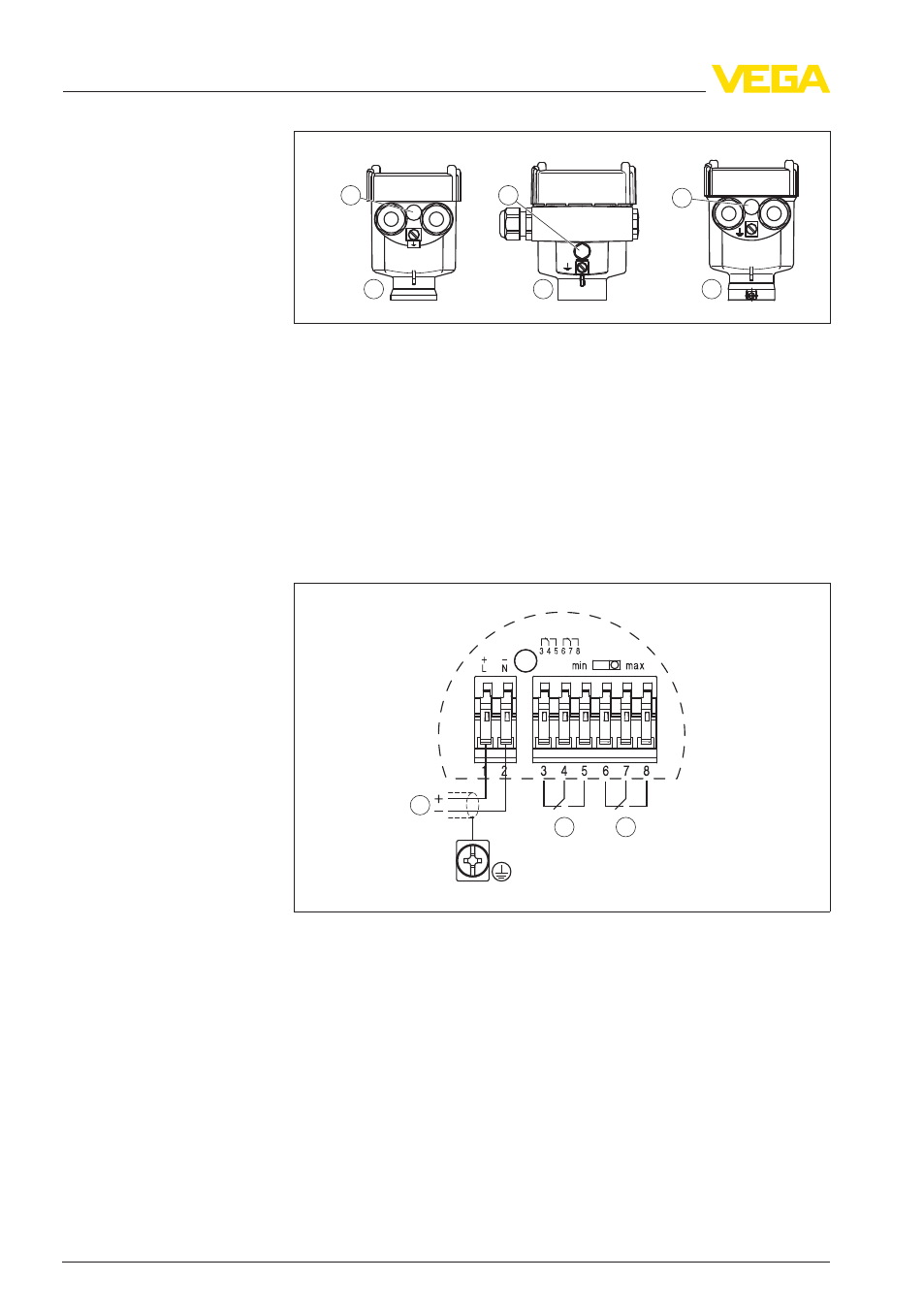

Рис. 8: Однокамерный корпус из различных материалов
1 Пластик (не для EEx d)
2 Алюминий
3 Нержавеющая сталь (не для EEx d)
4 Фильтр для выравнивания давления (не для EEx d)
Рекомендуется подключать VEGAVIB 63 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Все реле всегда показаны в обесточенном состоянии.
3
2 1
Рис. 9: Схема подключения
1 Релейный выход
2 Релейный выход
3 Питание
Обзор корпусов
Схема подключения
18 VEGAVIB 63 • - реле (DPDT)
5 Подключение к источнику питания
