2 Ослабить гайку кабельного ввода.
3 Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
4 Вставить кабель в датчик через кабельный ввод.
5 Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).

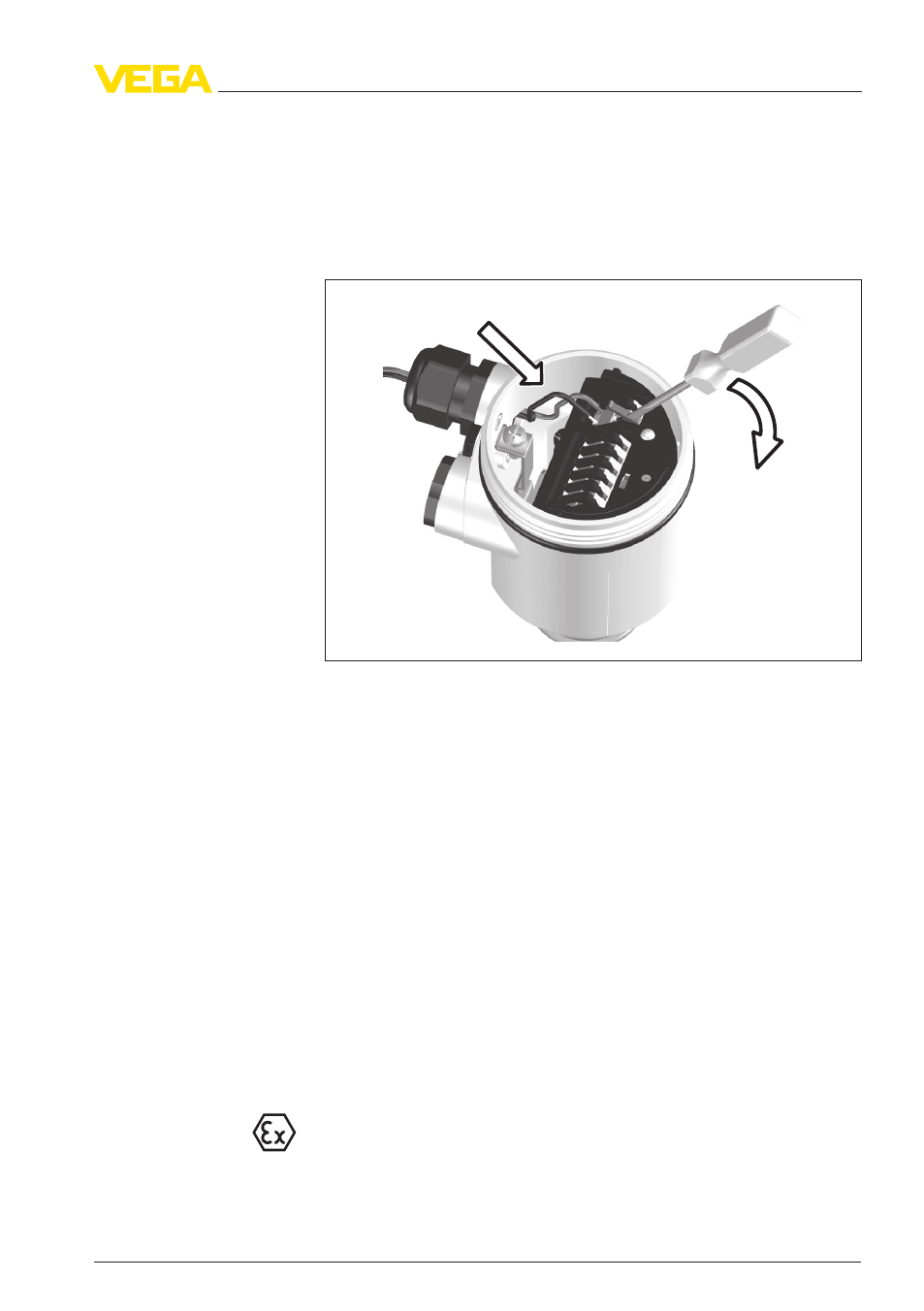

Рис. 7: Подключение: шаги 5 и 6
6 Провода вставить в открытые контакты в соответствии со
схемой подключения.
7 Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
8 Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10 При необходимости, выполнить повторную настройку.
11 Завинтить крышку корпуса.
Электрическое подключение выполнено.
5 .3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для исполнения EEx-d.
