Исполнение арматуры с промывкой с технологической
стороны также имеет впуск и выпуск для промывки в
своей основной части и дополнительно обеспечивает
возможность непрерывной промывки мембраны датчика
в рабочем положении.
2
1
3
5
4

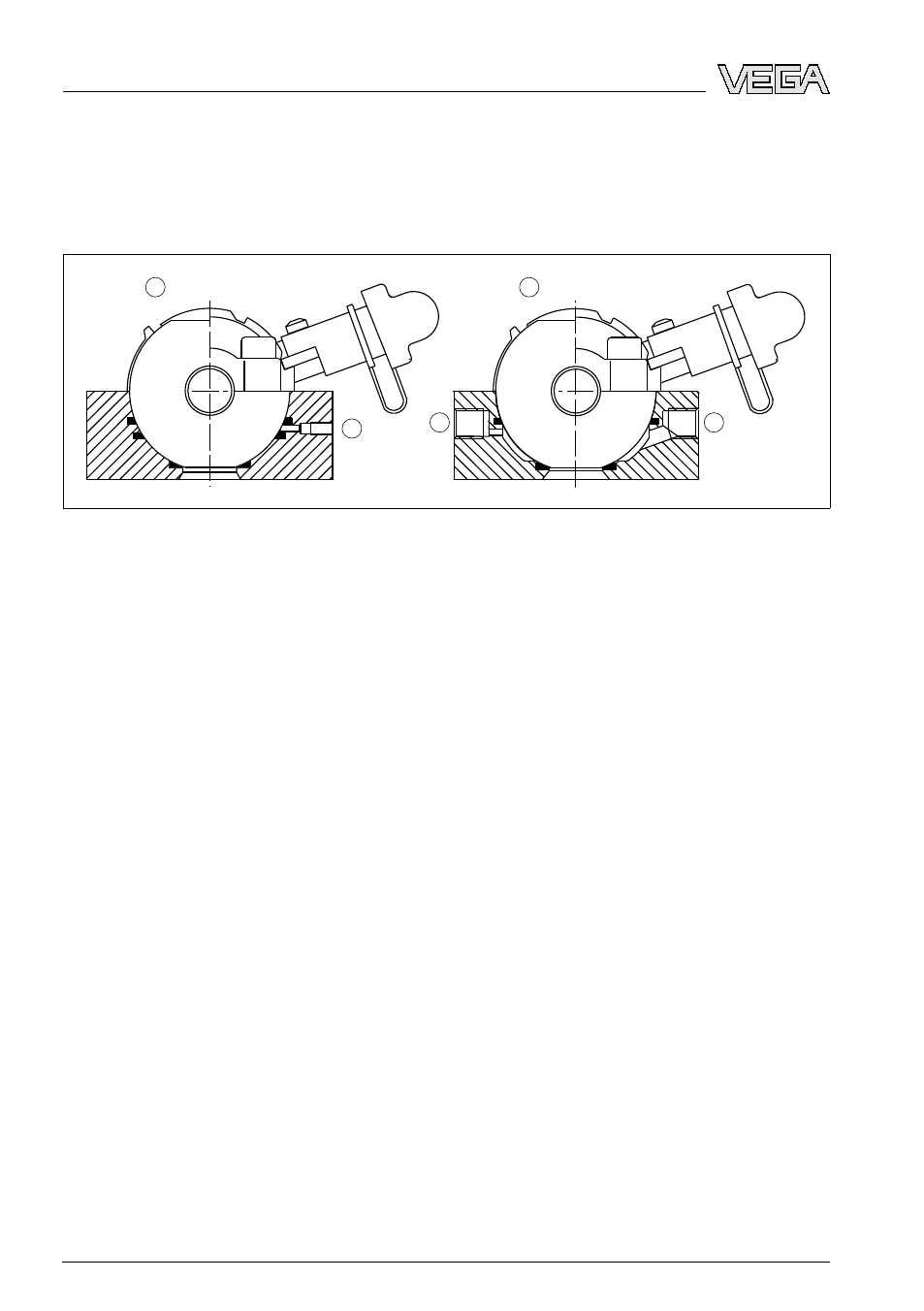

Рис. 2: Исполнения арматуры с шаровым клапаном PASVE
1
Стандартный
2
С впуском и выпуском для промывки
3
Выпуск воздуха/влаги
4
Впуск промывочной воды
5
Выпуск промывочной воды
3
.2
Принцип работы
Арматура с шаровым клапаном PASVE может монтиро-
ваться на емкостях с патрубками и фланцами DN 80 либо
привариваться к емкостям или трубопроводам.
Арматура с шаровым клапаном PASVE позволяет монти-
ровать или демонтировать преобразователь давления
VEGABAR 54
без опорожнения емкости или сброса
давления в трубопроводе.
Посредством поворотного стопорного рычага можно
установить одно из трех положений арматуры с шаровым
клапаном PASVE:
l
Работа
l
Сервис
l
Очистка
В положении "Работа": шаровой клапан открыт по
отношению к технологическому процессу, преобразова-
тель давления находится в рабочем положении.
В положении "Сервис": шаровой клапан закрыт по
отношению к технологическому процессу, преобразова-
тель давления можно демонтировать.
Применение
Принцип действия
