5 монтаж преобразователя давления – Инструкция по эксплуатации VEGA VEGABAR 54 Ball valve fitting PASVE
Страница 14
C
Z
Z
M
M
C
4
3
2
1

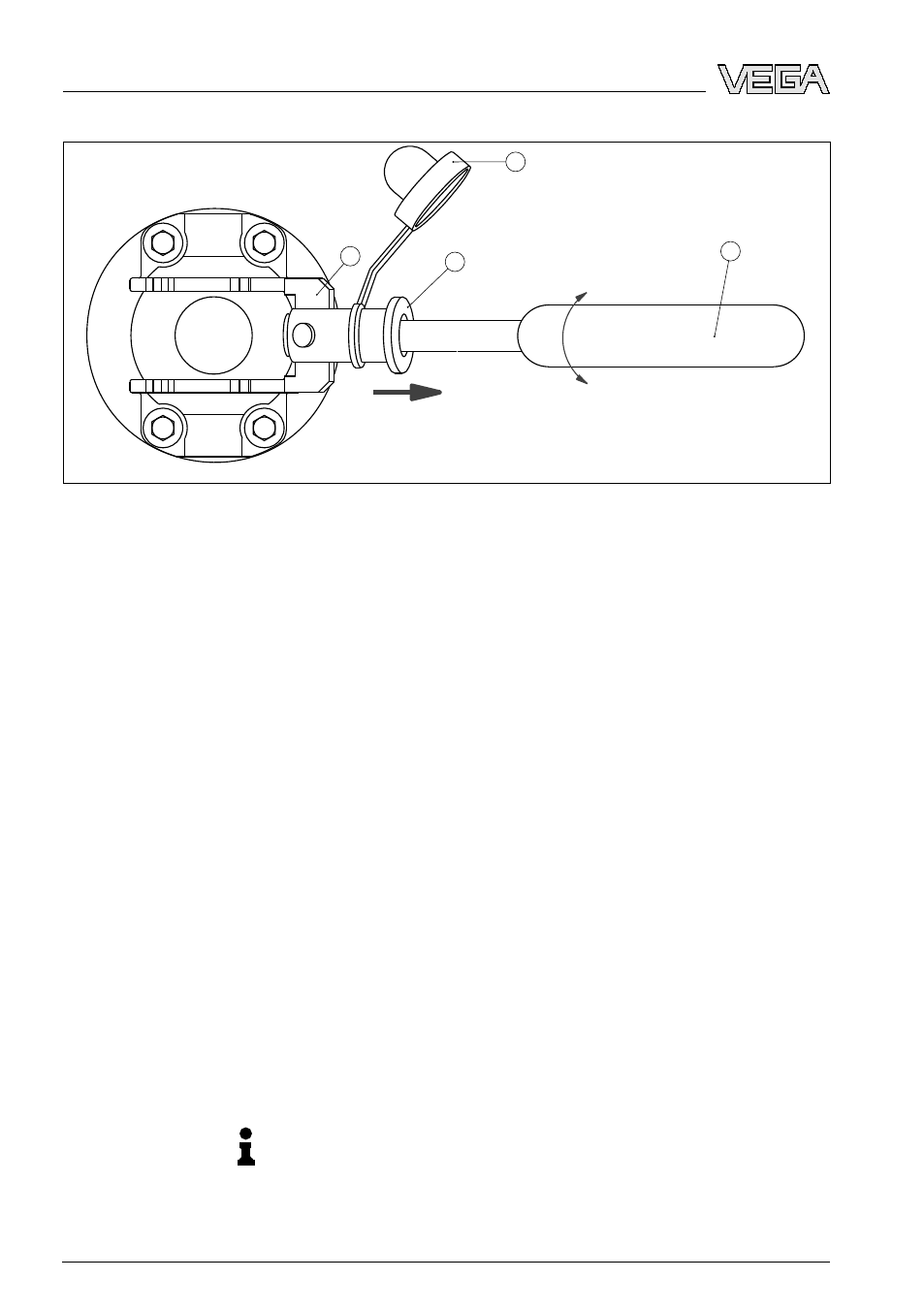

Рис. 6: Обращение с арматурой с шаровым клапаном PASVE
1
Рукоятка
2
Кольцо
3
Защитный колпачок
4
Стопорная защелка
4
.5
Монтаж преобразователя давления
Выполнить следующее:
1
Снять защитный колпачок.
2
Вставить рукоятку и 3½ оборотами влево отпереть
стопорную защелку.
3
За рукоятку установить армутуру в положение
"
Сервис", стопорная защелка защелкивается.
4
Преобразователь давления завернуть до упора (макс.
момент затяжки 50 Нм).
5
Освободить стопорную защелку, потянув за кольцо.
6
Удерживая кольцо, перевести шаровой клапан в
положение "Работа".
7
Снова запереть стопорную защелку 3½ оборотами
рукоятки вправо.
8
Надеть защитный колпачок.
Монтаж преобразователя давления выполнен.
Примечание:
Для предупреждения нежелательного доступа к шаро-
вому клапану PASVE рекомендуется после запирания
стопорной защелки снять рукоятку.
14
Арматура с шаровым клапаном PASVE • для VEGABAR 54
Монтаж
30177
-RU
-080320
