Арматура в исполнении "с впуском и выпуском для
промывки" монтируется горизонтально. Отверстия для
промывки и ход поворотного рычага также горизонталь-
ные.
2 3
1 4

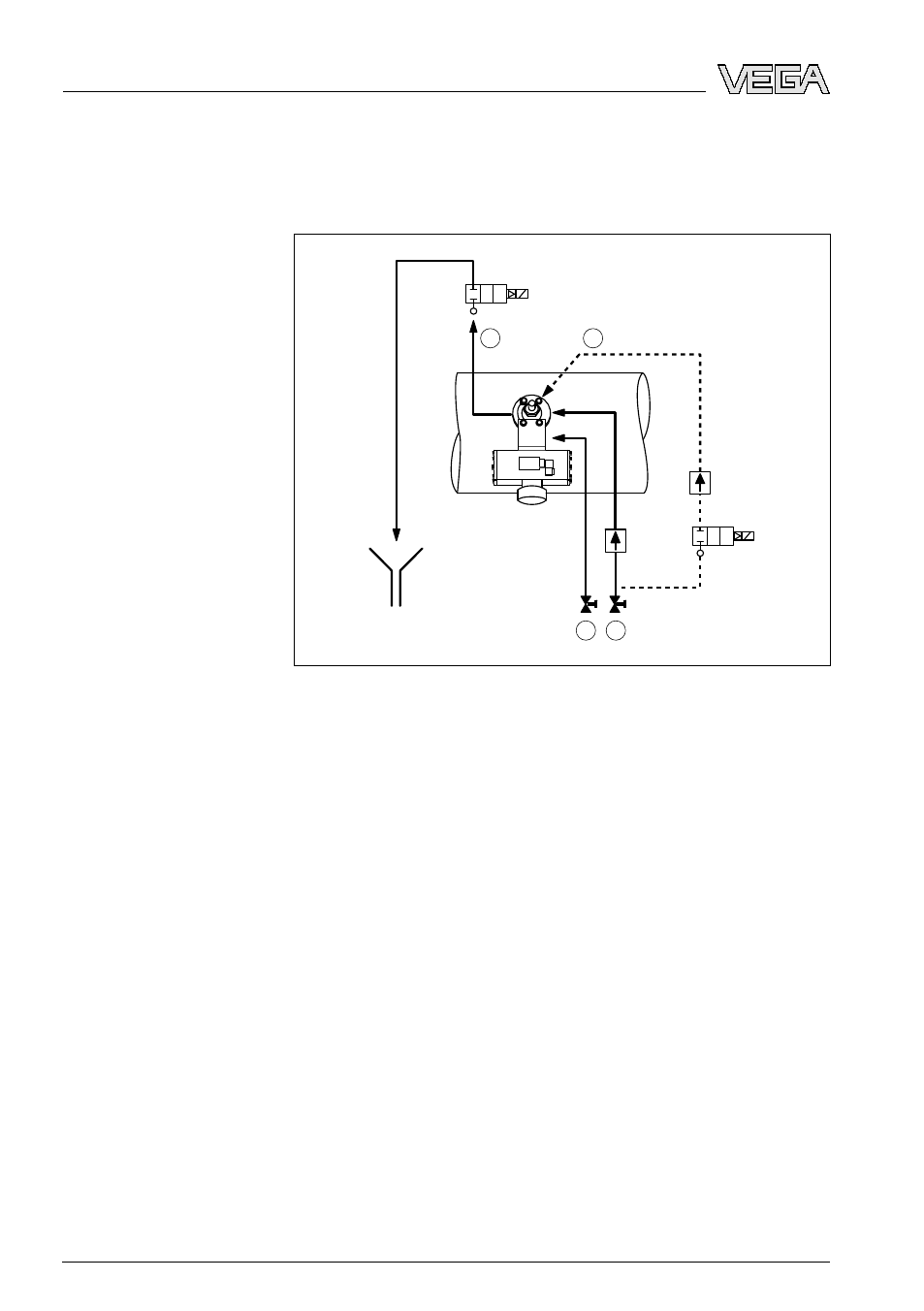

Рис. 4: Монтажная компоновка для исполнения с промывкой
1 Впуск промывочной воды: диаметр линии не менее 3 мм
2 Выпуск промывочной воды: диаметр линии не менее 7 мм
3 Впуск промывочной воды для промывки с технологической стороны
4 Подключение сжатого воздуха для пневматического привода
Приваривать следует в соответствии со следующим
рисунком: Приваривание
12 Арматура с шаровым клапаном PASVE • для VEGABAR 54
Монтаж
