6 схема подключения – исполнение ip66/ip68, 1bar, 7 фаза включения – Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≤ 3.8) Foundation Fieldbus
Страница 32
5
.6
Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

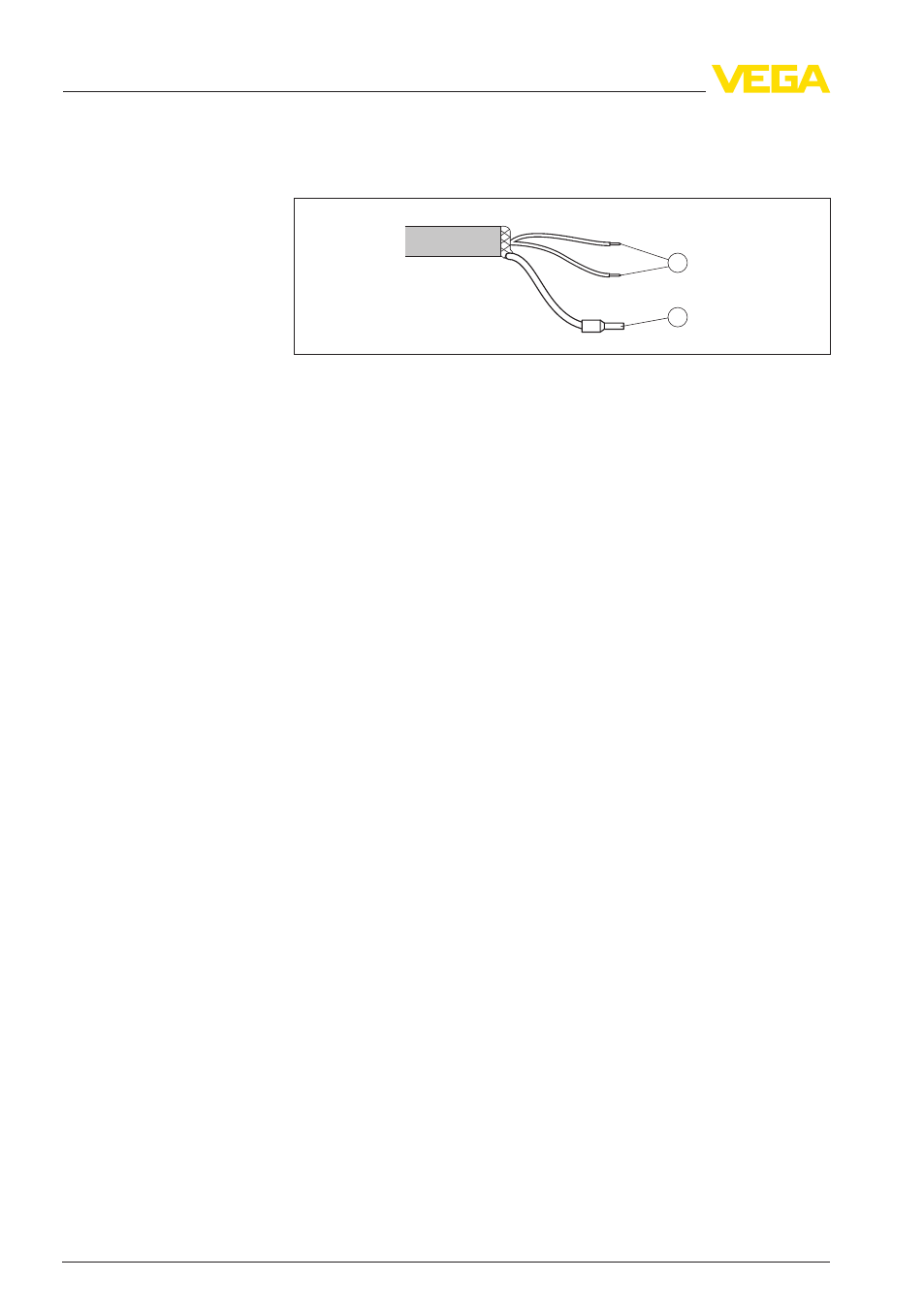

Рис. 27: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2
Экранирование
5
.7
Фаза включения
После подключения VEGAPULS 63 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора и происходит следующее:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
l
кратковременное обращение байта состояния в значение
неисправности.
Затем отображается текущее измеренное значение и выдается
соответствующий цифровой сигнал.
1)
1)
Значения соответствуют текущему уровню и уже выполненным
установкам, например заводской установке.
Назначение проводов
соединительного кабе-
ля
Фаза включения
32
VEGAPULS
63 • Foundation Fieldbus
5 Подключение к источнику питания
28451
-RU
-120604
