2 принцип работы – Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≤ 3.8) Foundation Fieldbus
Страница 10
3
2
1

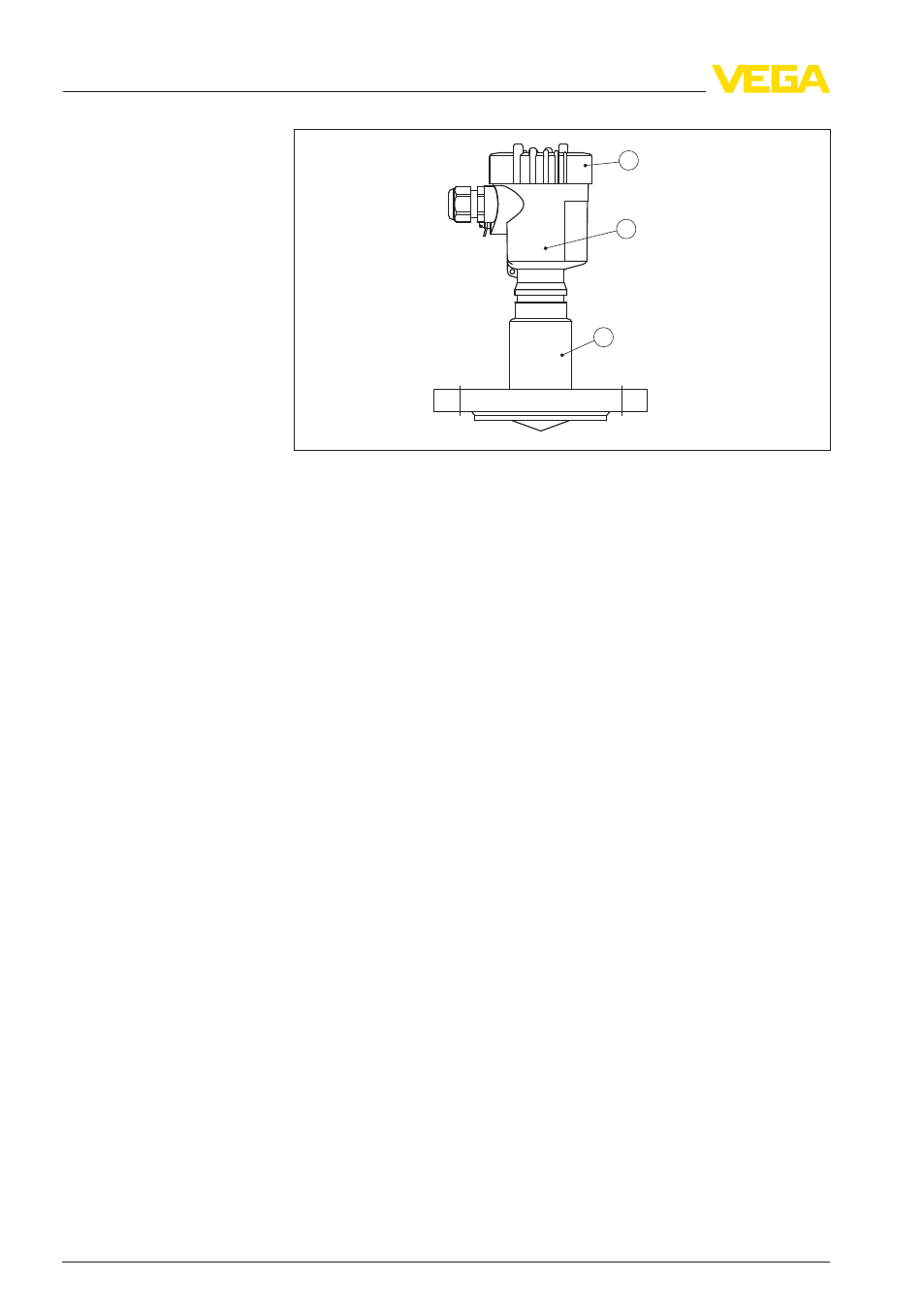

Рис. 1: VEGAPULS 63 в исполнении с фланцем и пластиковым корпусом
1
Крышка корпуса с модулем PLICSCOM (вариант)
2
Корпус с электроникой
3
Присоединение и герметизированная антенная система
3
.2
Принцип работы
Радарный уровнемер VEGAPULS 63 с частотой излучения прибл.
26 ГГц (диапазон К) обеспечивает непрерывное измерение
уровня и предназначен для применения на малых емкостях с
агрессивными жидкостями при несложных рабочих условиях.
Исполнение электроники "с повышенной чувствительностью"
позволяет применять VEGAPULS 63 на продуктах с плохими
отражательными свойствами или с низким значением диэлек-
трической постоянной e
r
.
Антенна радарного датчика излучает короткие радарные им-
пульсы длительностью прибл. 1 нс и принимает их в виде
эхосигналов, отраженных от поверхности продукта. Время про-
хождения радарного импульса от излучения до приема пропор-
ционально расстоянию до поверхности продукта, т.е. уровню.
Определенный таким образом уровень преобразуется в соот-
ветствующий выходной сигнал и выдается в виде измеренного
значения.
Питание осуществляется через H1-Fieldbus. Двухпроводная
линия, соотв. спецификации Fieldbus, служит для подачи питания
и цифровой передачи сигнала нескольких датчиков. Эта линия
может работать в двух вариантах:
l
через интерфейсную карту H1 в системе управления и
дополнительный источник питания
l
через соединительное устройство с HSE (высокоскоростной
Ethernet) и дополнительный источник питания по IEC 61158-2
Область применения
Принцип действия
Питание и связь с ши-
ной
10
VEGAPULS
63 • Foundation Fieldbus
3 Описание изделия
28451
-RU
-120604
